Поверка счётчика газа FLOWSIC 100
Поверку расходомеров осуществляют в соответствии с документом «Инструкция. ГСИ. Расходомеры газа ультразвуковые FLOWSIC 100. Методика поверки», утвержденным ГЦИ СИ ФГУП ВНИИР в 2010 г. Для расходомеров предусмотрены имитационные методы поверки (имитационная поверка без демонтажа с измерительной линии и имитационная поверка после демонтажа с измерительной линии в испытательной камере) и поверка при использовании поверочной установки .
В перечень основного поверочного оборудования входят:
- многофункциональный калибратор АС300-1, диапазон измерения/воспроизведения токового сигнала от 0 до 24 мА, пределы допускаемой погрешности в режиме измерения/воспроизведения токового сигнала ±0,015°/о от показания Ё2 мкА;
- угломер, диапазон измерений от 0° до 180°, пределы допускаемой абсолютной погрешности Х0,1 °;
- штангенциркуль по ГОСТ 166-89.
При проведении поверки имитационным методом с использованием испытательной камеры:
испытательная камера, оснащенная креплениями приемопередающих блоков расходомера, термометром лабораторным по ГОСТ Р 50118-92, диапазон измерений от 8 °С до 38 °С, цена деления 0,1°С; портативным измерителем влажности и температуры ИВТМ-7М по ТФАП 413614.009ТУ, диапазоны измерений влажности воздуха от 2 до 98 °/о, температуры от минус 20 °С до 60 °С, пределы основной абсолютной погрешности при измерений влажности 2,0 °/о, температуры f 0,5 °С, барометром-анероидом метеорологическим БАММ-1, диапазон измерений от 80 до 106,7 кПа, пределы допускаемой основной погрешности Х0,2 кПа.
При проведении поверки с помощью поверочной установки :
- частотомер Ч3-63 диапазон измеряемых частот от 0,01 Гц до 20 МГц, по ДЛИ 2.721.007 ТУ;
- термометр сопротивления типа ТСП, пределы измерений от минус 20 °С до 70 °С,
- предел допускаемой погрешности 0,1%;
- образцовый манометр МО с верхним пределом измерений 25 МПа, класс точности
- 0,16 по ГОСТ 6521;
- поверочная расходоизмерительная установка, диапазон воспроизводимого объемного расхода должен соответствовать рабочему
- диапазону поверяемого расходомера, с пределом основной относительной погрешности ±0,3°/о .
Межповерочный интервал -4 года.
Семейство FLOWSIC100 Flare предназначено для измерения расхода факельного газа и пара. Серия отличается уникальной аэродинамичной конструкцией датчика. Этот инновационный дизайн сводит к минимуму шумы от потока и смещение сигнала при очень высокой скорости газа. Современная обработка сигналов и высокоэффективный преобразователь позволяют достичь максимального разрешения сигнала по времени и высокой точности измерения даже при малом значении расхода газа. Поверка счётчика газа FLOWSIC 100 проходит в аккредитованной лаборатории АНК и занимает от 1 до 5 дней.
Поверка счётчика газа FLOWSIC 100

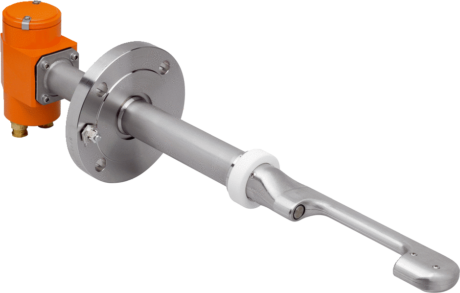

В стандартной конфигурации система состоит из 2 приемопередающих блоков или измерительного зонда и блока управления MCUP. Блок MCUP служит для приема и передачи сигналов, для расчета базовых значений (приведение к стандартным условиям), молекулярной массы, массового расхода, для определения объема газа, а также для удобного управления через ЖК-дисплей.
Краткий обзор
- Измерение с высоким разрешением и малым временем отклика
- Инновационный дизайн датчиков для очень высоких скоростей газа и температуры газа до 280 °C
- Оптимальная передача сигнала даже при атмосферном давлении
- Удаленная установка блока управления на расстоянии до 1000 м
- Одно- и многолучевая конфигурация, опция Зондовая версия
- Проверка нулевой точки в поле по заводскому стандарту
- Контрольный цикл для автоматической самодиагностики/оптимизации сигнала
Ваши преимущества
- Надёжный контроль процесса благодаря точному измерению вблизи нулевой точки
- Высокая степень доступности измерений даже при аварийном отключении, максимальная скорость газа — до 120 м/с
- Решение для измерения факельного газа и нагнетание пара
- Экономия средств благодаря тому, что блок управления размещается отдельно в безопасной зоне
- Системное решение управления тремя различными измерительными точками с одного общего блока управления
- Экономия средств за счет односторонней установки при применении зондовой версии FLOWSIC100 EX-PR
- Обеспечение оптимальной производительности устройства благодаря непрерывному функциональному контролю и расширенным функциям диагностики в полевых условиях
Поверку расходомеров осуществляют в соответствии с документом «Инструкция. ГСИ. Расходомеры газа ультразвуковые FLOWSIC 100. Методика поверки», утвержденным ГЦИ СИ ФГУП ВНИИР в 2010 г. Для расходомеров предусмотрены имитационные методы поверки (имитационная поверка без демонтажа с измерительной линии и имитационная поверка после демонтажа с измерительной линии в испытательной камере) и поверка при использовании поверочной установки .
В перечень основного поверочного оборудования входят:
- многофункциональный калибратор АС300-1, диапазон измерения/воспроизведения токового сигнала от 0 до 24 мА, пределы допускаемой погрешности в режиме измерения/воспроизведения токового сигнала ±0,015°/о от показания Ё2 мкА;
- угломер, диапазон измерений от 0° до 180°, пределы допускаемой абсолютной погрешности Х0,1 °;
- штангенциркуль по ГОСТ 166-89.
При проведении поверки имитационным методом с использованием испытательной камеры:
испытательная камера, оснащенная креплениями приемопередающих блоков расходомера, термометром лабораторным по ГОСТ Р 50118-92, диапазон измерений от 8 °С до 38 °С, цена деления 0,1°С; портативным измерителем влажности и температуры ИВТМ-7М по ТФАП 413614.009ТУ, диапазоны измерений влажности воздуха от 2 до 98 °/о, температуры от минус 20 °С до 60 °С, пределы основной абсолютной погрешности при измерений влажности 2,0 °/о, температуры f 0,5 °С, барометром-анероидом метеорологическим БАММ-1, диапазон измерений от 80 до 106,7 кПа, пределы допускаемой основной погрешности Х0,2 кПа.
