Схемы подключения трансформаторов тока для электросчетчиков, как правильно установить

Схемы подключения трансформаторов тока для электросчетчиков, как правильно установить

Подключение 3-х фазного счетчика через трансформаторы тока

Вопрос-ответ

Применяя энергосистемы различного вида нужно быть готовым к особым моментам. Из-за них нужно совершить преобразование электрических величин в идентичные с обозначенным соотношением. Трансформаторы тока для электросчетчиков разработаны с целью существенного расширения типовых границ измерений устройствами учета.

Электросчетчик ЦЭ6803ВМ

По безопасности эксплуатации счетчики удовлетворяют требованиям безопасности по ГОСТ 22261-94 и ГОСТ Р 51350-99.
По способу защиты человека от поражения электрическим током счетчики соответствуют классу II по ГОСТ Р 51350-99.
Изоляция между цепями тока и цепями напряжения с одной стороны и выводами электрического испытательного выходного устройства, соединенными с «землей» с другой стороны выдерживает в течение 1 мин. воздействие испытательного напряжения 4 кВ (среднеквадратическое значение) практически синусоидальной формы с частотой (50 ± 2,5) Гц.
Сопротивление изоляции между корпусом и электрическими цепями не менее 7 МОм — при температуре окружающего воздуха (40 ± 2) °С при относительной влажности воздуха 93 %.
Счетчик удовлетворяет ГОСТ Р 52320-2005, ГОСТ Р 52322-2005.

Счетчик подключается к трехфазной сети переменного тока и устанавливается в местах, имеющих дополнительную защиту от влияния окружающей среды (помещения, стойки) с рабочими условиями применения:
температура окружающего воздуха от минус 40 до 60 °С для механических отсчетных устройств;
относительная влажность воздуха до 98 % при 35 °С; частота измерительной сети (50 ± 2,5) Гц или (60 ± 3) Гц;
форма кривой напряжения — синусоидальная с коэффициентом несинусоидальности не более 12 %.
Состав счетчика:

  • измерительные датчики тока;
  • измеритель.
ЦЭ6803ВМ
Условное обозначение счетчиковПостоянная счетчика, имп/кВт·чПоложение запятой
ЦЭ6803ВМ/1 220В 5-60А 3ф.4пр. М Р32800000000,0
ЦЭ6803ВМ/1 220В 10-100А 3ф.4пр. М Р32400000000,0
ЦЭ6803ВМ/1 220В 1-7.5А 3ф.4пр. М Р323200000000,0
ЦЭ6803ВМ/1 220В 5-10А 3ф.4пр. М Р323200000000,0
Структура условного обозначения
ЦЭ6803ВМ/ХХХХХХХ
Класс точности по ГОСТ Р 52322-2005: 1Номинальное фазное напряжение для четырехпроводных счетчиков: 220ВНоминальный (базовый) ток: 1А, 5А; 10АМаксимальный ток: 7,5А; 10А; 60А; 100АСхемы включения:
Зф.4пр. — для трехфазных четырехпроводных счетчиков
Тип отсчетного устройства: М — электроме — ханическоеТип корпуса:
Р32 — для установки на щиток и на рейку

Технические характеристики

Максимальная сила тока составляет-7,5А или 10А в счетчиках, предназначенных для включения через трансформаторы тока; 60А или 100А в счетчиках непосредственного включения. Счетчики изготавливаются класса точности 1.
Полная (активная) потребляемая мощность каждой цепью напряжения счетчика при номинальном напряжении220В, нормальной температуре и номинальной частоте не превышает 8 ВА (0,8 Вт).
Полная мощность, потребляемая каждой цепью тока не превышает 0,1 ВА при номинальном токе, при нормальной температуре и номинальной частоте счетчика.
Масса счетчика не более 1,2 кг.
Счетчик имеет счетный механизм, осуществляющий учет электрической энергии непосредственно в киловатт-часах.
Проверка без тока нагрузки (самоход). При разомкнутых цепях тока и при напряжениях равных 1,15 номинального значения испытательное выходное устройство счетчиков не создает более одного импульса в течение времени , мин, вычисленного по формуле (1):

где
к — постоянная счетчика (число импульсов испытательного выходного устройства счетчика на 1кВтч), имп/кВ·ч;
m — число измерительных элементов;
Uном — номинальное фазное напряжение, В;
Iмакс — максимальный ток, А;
R — коэффициент, равный 600 для счетчиков классов точности 1.
Стартовый ток (чувствительность) . Счетчики начинают и продолжают регистрировать показания при значениях тока, указанных в таблице и коэффициенте мощности равном 1.

Включение счетчика
непосредственное0,002 Iб
через трансформаторы тока0,001 Iном

Предел допускаемой основной погрешности в процентах соответствует таблице, ниже:
Предел допускаемого значения основной погрешности нормируют для информативных значений входного сигнала:

  • сила тока — (0,02 IнIмакс ) — Для счетчиков включаемых через трансформатор;
  • сила тока — (0,05 IбIмакс ) — для счетчиков с непосредственным включением;
  • напряжение — (0,8…1,15) Uном ;
  • коэффициент мощности — = 0,8 (емк) — 1,0 — 0,5 (инд);
  • частота измерительной сети — (47,5.. .52,5) Гц.

При напряжении ниже 0,8 Uном погрешность счетчика меняется в пределах от плюс 10 до минус 100 %. Предел допускаемого значения дополнительной погрешности счетчиков вызванной несимметрией напряжения не превышает . Предел допускаемого значения дополнительной погрешности вызванной присутствием постоянной составляющей и четных гармоник в цепях переменного тока для счетчиков непосредственного включения не превышает .
Требование не распространяется на счетчики, работающие с трансформаторами тока.

Значение предела допускаемой основной погрешности
Значение тока для счетчиковКоэффициент мощностиПределы допускаемой основной погрешности, %
с непосредственным включениемвключаемых через трансформатор
1± 1,5
± 1,0
0,50 (инд)± 1,5
0,80 (емк)
0,50 (инд)± 1,0
0,80 (емк)

Счетчики с непосредственным включением выдерживают кратковременные перегрузки входным током, превышающим в 30 раз I макс в течение одного полупериода при номинальной частоте, а счетчики, включаемые через трансформаторы тока выдерживают в течение 0,5 с перегрузки входным током, превышающим в 20 раз I макс , при номинальной частоте.
Средняя наработка на отказ счетчика не менее 160000 ч.
Средний срок службы до первого капитального ремонта счетчиков 30 лет.

Устройство и работа счетчика

Принцип действия счетчика основан на преобразовании входных сигналов тока и напряжения в цифровые сигналы, их пофазное цифровое перемножение с последующим суммированием и преобразованием цифрового сигнала в частоту следования импульсов, пропорциональную
входной мощности. Суммирование этих импульсов отсчетным устройством дает количество активной электрической энергии нарастающим итогом.
Счетчик также имеет в своем составе испытательное выходное устройство для подключения к системам автоматизированного учета потребленной электрической энергии или для поверки.
Конструктивно счетчик выполнен в пластмассовом корпусе.
В корпусе счетчика размещены: модуль измерительный, выполненный на печатной плате, три датчика тока и отсчетное устройство.
Зажимы для подсоединения счетчика к сети и испытательное выходное устройство закрываются пластмассовой крышкой.

ПОДГОТОВКА И ПОРЯДОК РАБОТЫ

После распаковывания провести наружный осмотр счетчика, убедиться в отсутствии механических повреждений, проверить наличие пломб.
Монтаж, демонтаж, вскрытие, ремонт, поверку и клеймение счетчика должны проводить только специально уполномоченные организации и лица, согласно действующим правилам по монтажу электроустановок.

При монтаже счетчиков провод (кабель) необходимо очистить от изоляции примерно на величину указанную в таблице. Зачищенный участок провода должен быть ровным, без изгибов. Вставить провод в контактный зажим без перекосов. Не допускается попадание в зажим участка провода с изоляцией, а также выступ за пределы колодки оголенного участка. Сначала затягивают верхний винт. Легким подергиванием провода убеждаются в том, что он зажат. Затем затягивают нижний винт. После выдержки в несколько минут подтянуть соединение еще раз.

Подключение
Счетчик с диапазоном токаДлина зачищаемого участка провода, ммДиаметр провода, мм
1-7,5А; 5-10A251. 4
5-60А272. 7
10-100А203. 8

Периодичность государственной поверки — 16 лет.
Провести наружный осмотр счетчика, убедиться в отсутствии механических повреждений, проверить наличие пломб.
Внимание! Наличие на индикаторе показаний является следствием поверки счетчика на предприятии изготовителе, а не свидетельством его износа или эксплуатации.

Подключить счетчик для учета электрической энергии к трех-фазной сети переменного тока. Для этого снять крышку и подводящие провода закрепить в зажимах колодки по схеме включения, нанесенной на крышке.
В случае необходимости включения счетчика в систему АСКУЭ, подсоединить сигнальные провода к контактам испытательного выходного устройства в соответствии со схемой включения.
Испытательное выходное устройство реализовано на транзисторе с «открытым» коллектором и для обеспечения его функционирования необходимо подать питающее напряжение по схеме, приведенной на рисунке. Форма сигнала F вых — прямоугольные импульсы с амплитудой, равной поданному питающему напряжению
Величина электрического сопротивления R, Ом в цепи нагрузки определяется по формуле

где:U — напряжение питания, В; I — сила тока, А.
Номинальное напряжение на контактах испытательного выходного устройства в состоянии «разомкнуто» равно (10 ± 2) В, максимально допустимое 24 В.
Величина номинального тока через контакты испытательного выходного устройства в состоянии «замкнуто» равна (10±2)мА, максимально допустимая не более 30 мА.
Частота импульсов испытательного выходного устройства пропорциональна входной мощности.
Внимание! Если существует вероятность воздействия на цепи телеметрии промышленной помехи, либо воздействия другого рода, приводящее к превышению допустимых значений по току и напряжению, указанных в настоящем паспорте, то необходимо установить внешнее защитное устройство в виде шунтирующего стабилитрона, варистора или другой предохраняющей схемы, подключенной параллельно зажимам цепей телеметрии.
На отсчетном устройстве отображается значение активной электрической энергии нарастающим итогом.
При подключении нагрузки светодиодный индикатор должен периодически включаться с частотой испытательного выходного устройства, показания энергии на отсчетном устройстве должны изменяться.
После того как Вы подготовили счетчик к работе, он готов вести учет электрической энергии.

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную измерительную систему с централизованным управлением, распределенной функцией измерения.

АИИС КУЭ решает следующие задачи:

— автоматическое измерение 30-минутных приращений активной и реактивной электрической энергии и средних на 30-минутных интервалах значений активной и реактивной мощности;

— периодический (1 раз в 30 минут, сутки) и/или по запросу автоматический сбор привязанных к единому времени измеренных данных о приращениях электрической энергии и значениях электрической энергии с нарастающим итогом с дискретностью учета 30 мин и данных о состоянии средств измерений;

— хранение результатов измерений в стандартной базе данных в течение не менее 3,5 лет;

— обеспечение ежесуточного резервирования базы данных на внешних носителях информации;

— разграничение доступа к базам данных для разных групп пользователей и фиксация в отдельном электронном файле всех действий пользователей с базами данных;

— передача результатов измерений, данных о состоянии средств измерений в различных форматах организациям-участникам оптового и розничного рынков электрической энергии (далее внешним организациям);

— передача результатов измерений по электронной почте в формате XML 1.0 по программно-задаваемым адресам;

— предоставление контрольного санкционированного доступа к результатам измерений, данным о состоянии средств измерений со стороны внешних организаций;

— обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка пломб, паролей и т.п.);

— диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

— конфигурирование и настройку параметров АИИС КУЭ;

— ведение времени в АИИС КУЭ (коррекция времени).

АИИС КУЭ включает в себя следующие уровни:

1-й уровень — уровень измерительно-информационных комплексов точек измерений (ИИК), включающий:

— измерительные трансформаторы тока (ТТ);

— измерительные трансформаторы напряжения (ТН);

— вторичные измерительные цепи;

— многофункциональные электронные счетчики электрической энергии.

2-й уровень — уровень информационно-вычислительного комплекса электроустановки (ИВКЭ), включающий:

— контроллер сетевой индустриальный (далее устройство сбора и передачи данных (УСПД) типа «Сикон С50» и «Сикон С70»;

— технические средства приема-передачи данных (каналообразующая аппаратура).

3-й уровень — уровень информационно-вычислительного комплекса (ИВК), включающий:

— устройство синхронизации времени типа УСВ-1;

— центр сбора и обработки данных (ЦСОД) ЗАО «СЗИПК»;

— автоматизированные рабочие места (АРМ) диспетчера ЗАО «СЗИПК»;

— технические средства приема-передачи данных(каналообразующая аппаратура);

— программное обеспечение АИИС КУЭ.

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. Счетчик производит измерение действующих (среднеквадратических) значений напряжения (U) и тока и (I) рассчитывает полную мощность S = UI.

Измерение активной мощности счетчиком выполняется путем перемножения мгновенных значений сигналов напряжения (U) и тока (I) и интегрирования полученных значений мгновенной мощности(Р) по периоду основной частоты сигналов.

Реактивная мощность (Q) рассчитывается в счетчике по алгоритму Q = (S — P ) ’ .

Средние значения активной и реактивной мощностей рассчитываются путем интегрирования текущих значений P и Q на 30-минутных интервалах времени.

Цифровой сигнал с выходов счетчиков по проводной линии связи поступает на входы УСПД. УСПД осуществляет обработку результатов измерений, а в частности расчет расхода активной и реактивной электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение полученной информации и передачу накопленных данных по коммутируемым телефонным линиям на верхний уровень системы (уровень ИВК), а также отображение информации на подключаемых к УСПД устройствах и обеспечение доступа организациям-участникам оптового рынка электрической энергии к накопленной информации по коммутируемым телефонным линиям.

На верхнем — третьем уровне системы выполняется последующее формирование и хранение поступающей информации, оформление справочных и отчетных документов. Передача информации в организации-участники оптового рынка электроэнергии осуществляется с ЦСОД по выделенным каналам или коммутируемым телефонным линиям связи через Интернет — провайдера.

АИИС КУЭ оснащена системой обеспечения единого времени (СОЕВ),включающий в себя УССВ на основе приемника радиосигналов точного времени, часы УСПД, ЦСОД и счетчиков. Время ЦСОД синхронизировано с временем приемника, сличение ежесекундное. Синхронизация осуществляется при расхождении показаний часов приемника и ЦСОД на 0,1 с. ЦСОД осуществляет синхронизацию времени УСПД, а УСПД, в свою очередь, счетчиков. Сличение времени часов УСПД с временем часов ЦСОД осуществляется каждые 30 мин, корректировка времени ЦСОД выполняется при достижении расхождении времени часов УСПД и ЦСОД ±2 с.

Сличение времени часов счетчиков с временем часов УСПД осуществляет каждые 30 мин, корректировка времени часов счетчиков выполняется при достижении расхождения со временем часов УСПД ±2 с.

Журналы событий счетчиков, УСПД и ЦСОД отражают факты коррекции времени с обязательной фиксацией времени до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Факты коррекции времени отражаются в журналах событий ЦСОД, УСПД, счетчиков электрической энергии.

Журналы событий счетчика электроэнергии и УСПД отражают: время (дата, часы, минуты) коррекции часов указанных устройств и расхождение показаний в секундах корректируемого и корректирующего устройств в момент непосредственно предшествующий корректировке.

Таблица/калькулятор Сколько меди и алюминия в высоковольтном силовом масляном трансформаторе ТМ — 400/6-0,4

О — однофазный трансформатор
Т — трехфазный трансформатор
Н — регулирование напряжения трансформатора под нагрузкой
Р — с расщепленными обмотками; по видам охлаждения:
С — не включаемая самовентиляция трансформатора естественно-воздушное
М — самовентиляция циркуляция воздуха и масла

См.страницу:Разведка копа заброшенных железных дорогах Москвы.

Д — включаемая принудительная циркуляция воздуха и естественная циркуляция масла
ДЦ — включаемая принудительная циркуляция воздуха и масла
MB — включаемая принудительная циркуляция воды и ‘естественная циркуляция масла
Ц-включаемая принудительная циркуляция воды и масла.
С в обозначении тип показывает, в этом трансформаторе 3 обмотки.

Все данные можно узнать на бирке трансформатора масляного и ни где не искать информацию.

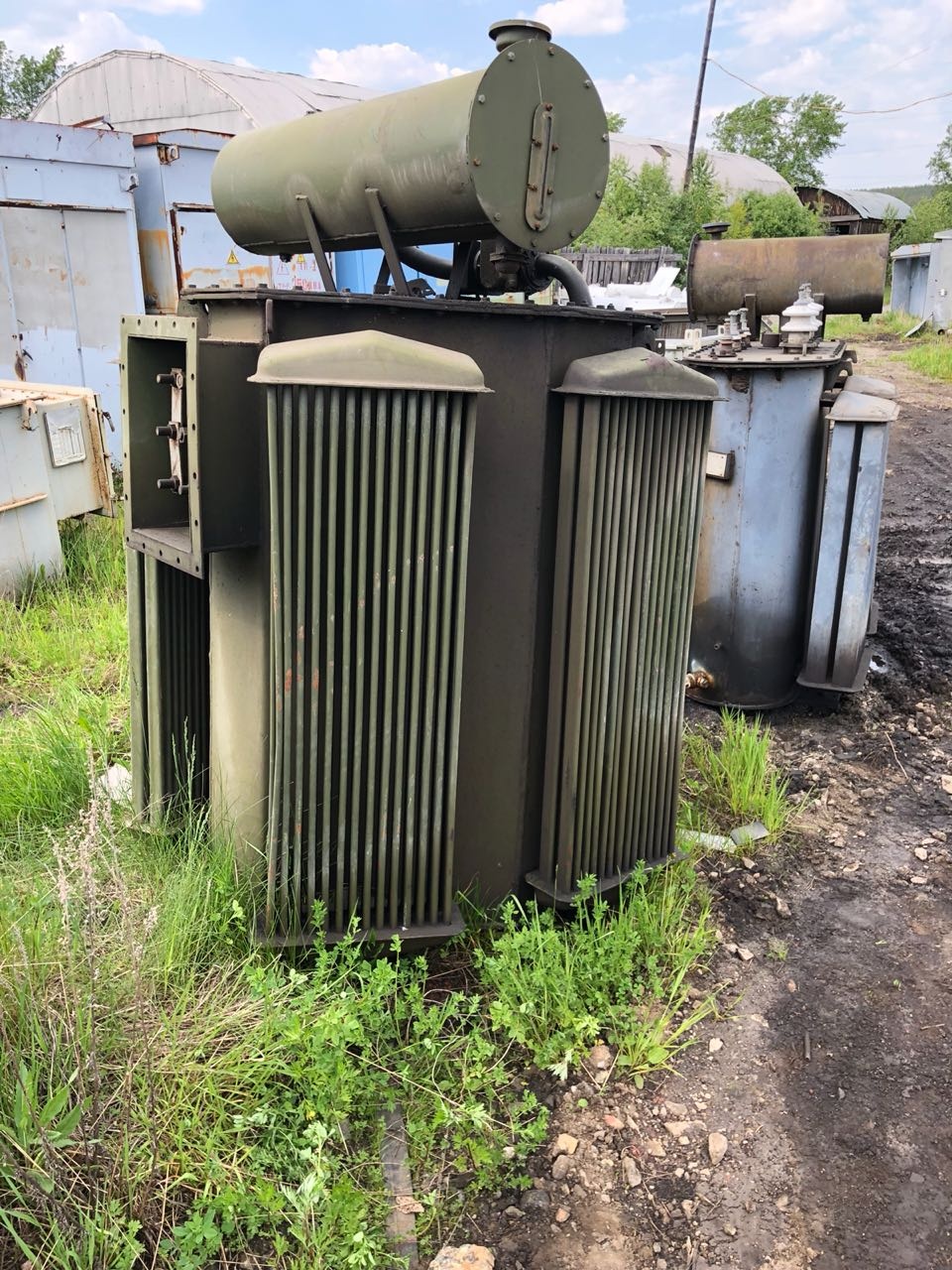

На фото б/у трансформаторы ТМ — 400/6-0,4

Трансформаторы ТМ — 400/6-0,4
Сколько меди и алюминия в высоковольтном силовом масляном трансформаторе ?

Номинальная мощность, кВА 400

Номинальное напряжение на стороне ВН, кВ 6

Номинальное напряжение на стороне НН, кВ 0,4

Схема соединения:
У/Ун-0 (звезда-звезда), Д/Ун-11 (треугольник-звезда), У/Zн-11 (звезда-зигзаг)

Климатическое исполнение и категория размещения: У1, УХЛ1

Допустимая температура эксплуатации:от -45 до +40 °С (У1), от -60 до +40 °С (УХЛ1)

Материал обмоток:Алюминий (алюминиевый), медь (медный)

Нормативные документы:ГОСТ 11677, ГОСТ 30830, ГОСТ Р 52719-2007, МЭК – 76

Вес-масса 1850 кг. руками не утащить.

Данные на ТМФ 400/10

Алюминий и алюминиевые сплавы 1 сорта 33 кг. алюминий 3-го сорта 133 кг,

Медные сплавы 4,5 кг. .

Вес-масса 1850 кг. руками не утащить.

Масло не считаем. Остальное легко высчитывается.

Классификация:

Цифры в наименовании указывают на мощность трансформатора (в киловольт-амперах), в знаменателе — класс напряжения обмотки ВН (в киловольтах), например: ТМ-100/6 — трехфазный, с масляным охлаждением и естественной циркуляцией, мощностью 100 кВ-А, напряжением 6 кВ; ТД-10000/110 — трехфазный, с дутьевым охлаждением, мощностью 10 000 кВ-А, напряжением ПО кВ; ТДТ-20 000/110 — трехфазный, трехобмоточный, с дутьевым охлаждением, мощностью 20 000 кВ-А, напряжением ПО кВ; ТС-630/10 — трехфазный, сухого исполнения, мощностью 630 кВ-А, напряжением 10 кВ.

В обозначении автотрансформатора добавляют букву А. Если автотрансформатор понижающий, то буква А стоит в начале обозначения, если повышающий — в конце.

Сколько меди и алюминия в высоковольтном силовом масляном трансформаторе ТМ 630/10

Сколько меди и алюминия в высоковольтном силовом масляном трансформаторе ТМ 630/10

Вывезти или утащить проблематично, разобрать тоже.

Меди и алюминия в нем достаточно, но вот как с разборкой его на части (резка,разделка,слив масла, обжиг от изоляции и т.д.)

алюминий и медные сплавы:

алюминий 1 сорта 68 кг.

алюминий 3-го — 229 кг,.

медные сплавы 11 кг..

Трансформатор ТМФ 400 10/6-0,4

Сколько меди и алюминия в высоковольтном силовом масляном трансформаторе ?

Электросчетчики Энергия-9 СТК "Телекарт-Прибор"

Таблица подбора счетчиков ООО Таблица подбора счетчиков ООО Таблица подбора счетчиков ООО

СТК1— однофазный счетчик, СТК3 — трехфазный счетчик.

02 — класс точности 0,2S; 05 — класс точности 0,5S; 10 — класс точности 1,0.

А1 — учет активной энергии, Q2 — учет активной и реактивной энергии в двух направлениях.

К52(К55) — прямое включение по напряжению и по току: 220В, 5(60)А, (220В, 10(100)А).

S — измерительный элемент шунт; Z — функция защиты от несанкционированных подключений

Т1(Т2) – трансформаторное трех (четырех) проводное включение по напряжению и по току: 100В, 1А.

Т3(Т4) — трансформаторное трех (четырех) проводное включение по напряжению и по току: 100В, 5А.

H3(H4) — прямое трех (четырех) проводное включение по напряжению и трансформаторное по току: 220(380) В, 5А.

H5(Н6) — прямое четырех проводное включение по напряжению и по току: 380В, 10(40)А, (380В, 40(100)А).

H7(Н9) — прямое четырех проводное включение по напряжению и по току: 380В, 5(60)А, (380В, 10(100)А).

М — многофункциональный, многотарифный, формирование графика нагрузки и тока пофазно, мониторинг параметров сети, фиксация максимумов, интерфейс RS485, импульсный выход, оптопорт, журнал событий.

P — многотарифный, график нагрузки, интерфейс «токовая петля», оптопорт, журнал событий.

B — возможность организации режима предоплаты.

I0 — электронно-механический индикатор; I2 — электронный индикатор и интерфейс;

I4 — многотарифный учет, электронный индикатор, интерфейс, оптопорт;

t — диапазон рабочих температур от -40 до +55 °C.

УВН — функция управления внешним контактором (для однофазных многотарифных счетчиков СТК1-10.BU1t)

Дополнительная функция «U» — функция управления нагрузкой (кроме бытовых и однотарифных счётчиков).

    Счетчик Энергия-9 СТК1-10.К85I4Ztr-R2 220В 10(100)А день-ночь, 2-х элем., RS485, инд-тор магнитного поля

Счетчики электрической энергии серии Энергия-9 СТК ООО «Телекарт-Прибор» предназначены (в зависимости от исполнения):
• для измерения активной и реактивной электрической энергии в одном или в двух направлениях по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты;
• отдельные исполнения счетчиков СТК 3 обеспечивают контроль (мониторинг) основных параметров измерительной сети.

Счетчики обеспечивают также:
• формирование базы данных, содержащей измерительную информацию;
• передачу интерфейсными каналами измерительной информации, хранимой в базе данных, устройствам учета электрической энергии высшего уровня.

1. Однофазные однотарифные бытовые

СТК1-10.К52I0St 220В, 5(60)А, электронно-механический индикатор, шунт
СТК1-10.К55I0St 220В, 10(100)А, электронно-механический индикатор, шунт
СТК1-10.К52I0Zt 220В, 5(60)А, электронно-механический индикатор, защита от несанкционированных подключений
СТК1-10.К55I0Zt 220В, 10(100)А, электронно-механический индикатор, защита от несанкционированных подключений
СТК1-10.К52I2St 220В, 5(60)А, ЖКИ, шунт
СТК1-10.К55I2St 220В, 10(100)А, ЖКИ, шунт
СТК1-10.К52I2Zt 220В, 5(60)А, ЖКИ, защита от несанкционированных подключений
СТК1-10.К55I2Zt 220В, 10(100)А, ЖКИ, защита от несанкционированных подключений

2. Трехфазные однотарифные

СТК3-10А1Н7.К4t
СТК3-10А1Н9.К4t
СТК3-10А1Н4.К4t
СТК3-10А1Т3.К4t
СТК3-10Q2Н4.К4t
СТК3-10Q2Н9.К4t
СТК3-10Q2Т3.К4t

3. Многотарифные бытовые

СТК1-10.К52I4Zt 220В, 5(60)А, многотарифный, защита от несанкционированных подключений
СТК1-10.К55I4Zt 10(100)А, многотарифный, защита от несанкционированных подключений
СТК1-10.ВU1t 220В,10(40)А, возможность организации режима предоплаты, функция управления нагрузкой
СТК1-10.ВU5t 220В,10(100)А, возможность организации режима предоплаты, функция управления нагрузкой
СТК1-10.ВU1t.УВН 220В,10(40)А, возможность организации режима предоплаты, функция управления нагрузкойфункция управления внешним контактором
СТК1-10.ВU5t.УВН 220В,10(100)А, возможность организации режима предоплаты, функция управления нагрузкой, функция управления внешним контактором
СТК3-10А1Н5P.Bt
СТК3-10А1Н9P.Bt
СТК3-10А1Н4P.Bt
СТК3-10А1Н7P.t
СТК3-10А1Н9P.t
СТК3-10А1Н4P.t
СТК3-10А1Н7P.Ut
СТК3-10А1Н9P.Ut

4. Многотарифные многофункциональные

Дополнительная функция «U», Дополнительная функция «УВП»

СТК3-02Q2T1Mt
СТК3-02Q2T2Mt
СТК3-02Q2T3Mt
СТК3-02Q2T4Mt
СТК3-02Q2Н3Mt
СТК3-02Q2Н4Mt
СТК3-02Q2H5Mt
СТК3-02Q2H6Mt

СТК3-05Q2T1Mt
СТК3-05Q2T2Mt
СТК3-05Q2T3Mt
СТК3-05Q2T4Mt
СТК3-05Q2Н3Mt
СТК3-05Q2Н4Mt
СТК3-05Q2H5Mt
СТК3-05Q2H6Mt

СТК3-10Q2T1Mt
СТК3-10Q2T2Mt
СТК3-10Q2T3Mt
СТК3-10Q2T4Mt
СТК3-10Q2Н3Mt
СТК3-10Q2Н4Mt
СТК3-10Q2H5Mt
СТК3-10Q2H6Mt

Трансформатор серии ТМ-250-10/0,4 кВ

Трансформатор серии ТМ-250-10/0,4 пре дназначены для работы в электросетях напряжением 6 или 10 кВ в открытых электроустановках в условиях умеренного климата (исполнение У1 и УХЛ1 по ГОСТ 15150-69) и служат для понижения высокого напряжения питающей электросети до установленного уровня потребления.

* Регулирование напряжения в пределах ±2х2,5% от номинального значения выполняется путем переключения ответвлений на стороне высокого напряжения при помощи пятиступенчатого реечного переключателя, привод которого выведен на крышку трансформатора. Переключения производятся при отсутствии напряжения на трансформаторе.

Условное обозначение типов трансформаторов:

Пример записи условного обозначения трансформатора мощностью 25 кВА с высшим напряжением 10 кВ низшим напряжением 0,4 кВ, схемой и группой соединения У/Ун-0, климатического исполнения У, категории размещения I, при его заказе и в документации другого изделия — «Трансформатор типа ТМ-25-10/0,4 У1, Y/Yн-0, ТУ 16-93 ВГЕИ.672133.002 ТУ».

Структура условного обозначения трансформатора ТМ-XXX –X/Х УI, X/X-X, где

М — Естественная циркуляция масла и воздуха

ХХХ — Номинальная мощность, в киловольтамперах

Х/Х — Высшее напряжение, кВ/Низшее напряжение, кВ

У — Вид климатического исполнения по ГОСТ 15150

I — Категория размещения

Х/Х — Схема соединения обмотки высшего напряжения/ Схема соединения обмотки низшего напряжения

Х — Группа соединения обмоток.

Конструкция и устройство трансформатора

Трансформатор состоит из: бака с радиаторами, крышки бака, активной части. Бак снабжен пробкой для взятия пробы масла и пластиной для заземления трансформатора. Наружная поверхность бака окрашена атмосферостойкими светло-серыми порошковыми красками (возможно изменение тона окраски). Все уплотнения трансформатора выполнены из маслостойкой резины.

Бак трансформатора состоит из:

  • стенок, выполненных из стального листа толщиной от 2,5 мм до 4 мм (в зависимости от мощности трансформатора);
  • верхней рамы;
  • радиаторов;
  • дна с опорными лапами (швеллерами).

На крышке трансформаторов ТМ установлены:

  • вводы ВН и НН
  • привод переключателя;
  • петли для подъёма трансформатора.

Активная часть трансформаторов ТМ имеет жесткое крепление с крышкой трансформатора. Активная часть состоит из магнитной системы, обмоток ВН и НН, нижних и верхних ярмовых прессующих балок, отводов ВН и НН, переключателя ответвлений обмотки ВН. Магнитная система изготавливается из пластин холоднокатаной электротехнической стали.

Обмотки многослойные цилиндрические, выполнены из провода круглого или прямоугольного сечения с эмалевой или стеклополиэфирной изоляцией. Обмотки изготавливаются из алюминиевых обмоточных проводов. Межслойная изоляция выполнена из кабельной бумаги. Нижние и верхние ярмовые балки изготавливаются из гнутых профилей специальной конструкции, обеспечивающей высокую механическую прочность. Отводы обмотки ВН выполнены из провода круглого или прямоугольного сечения, отводы обмотки НН — из прямоугольной шины.

Переключатель ответвлений обмоток (ПБВ) реечный типа ПТР-6-10/63 или ПТР-6-10/150 обеспечивает регулирование напряжения обмотки ВН четырьмя ступенями по 2.5% при отключенном от сети трансформаторе.

Вводы ВН и НН – съемные. Типы вводов:

  • на стороне ВН – ВСТА – 10/250;
  • на стороне НН – в зависимости от номинального тока – ВСТ–1/250, ВСТ–1/400, ВСТ–1/630, ВСТ–1/1000.

Вводы НН трансформаторов мощностью 160 кВА и выше комплектуются контактными зажимами. Трансформаторы меньшей мощности комплектуются контактными зажимами по требованию заказчика. Материал контактного зажима — латунь. Трансформатор заполнен трансформаторным маслом, имеющим пробивное напряжение в стандартном разряднике не менее 40 кВ.

Контрольно-измерительные приборы и сигнальная аппаратура.

Уровень масла в трансформаторе контролируется визуально по указателю уровня масла, который расположен на стенке маслорасширителя.

Как относиться к результатам исследования?

Директор Института кластерной онкологии Сеченовского университета и академик РАН Игорь Решетов считает, что потенциал у метиленового синего любопытный. Возможно, он будет иметь свою точку приложения в лечении острых респираторных инфекций, например, на старте болезни. Но прежде, чем уверенно говорить о каких-то противовирусных эффектах препарата, нужно провести новое полномасштабное исследование на гораздо большей когорте людей.

Об эксперте: Игорь Решетов — доктор медицинских наук, директор Института кластерной онкологии имени Л.Л. Левшина Сеченовского университета. Академик РАН.

«По всей видимости, у этого препарата действительно имеется универсальный механизм уничтожения вирусов — не только SARS-CoV-2, но и вирусов гриппа и других респираторных патогенов. Но прямо сейчас ни о каком чудодейственном эффекте метиленового синего мы просто не имеем права говорить — пока сделаны лишь первые испытания. Если провести параллель с классическими медицинскими исследованиями, то это лишь первая фаза. Нам очень хочется верить, что мы зафиксировали некий положительный результат и что мы не навредили ни одному из наших пациентов. Собственно, так к этому опыту и надо относиться — и ни в коем случае не говорить, что мы что-то доказали. Вопросов по механизму действия препарата у нас осталось много. Нужно продолжать фундаментальные исследования, а они могут занять и год, и два. Все будет зависеть от финансирования».

Ученые уже подали заявку на грант. Если выиграют, то полученные деньги планируют потратить на организацию совместного исследования с НИИ медицинской приматологии в городе Сочи, где будут дальше изучать воздействие синего красителя на вирусы и иммунную систему на приматах.

Впрочем, российские ученые не единственные, кто поверил в противовирусный потенциал метиленового синего. Исследования, в которых изучается механизм его работы против коронавируса и других респираторных патогенов, сегодня проводятся по всему миру: Иране, Германии, Канаде, США.

Кстати, одно из впечатляющих наблюдений было не так давно сделано во Франции. Там совершенно неожиданно выявили профилактическое противовирусное действие метиленового синего. С момента начала эпидемии COVID-19 в Страсбурге велось наблюдение за 2,5 тыс. французских пациентов, получавших метиленовый синий во время лечения рака. Несмотря на то, что в семьях некоторых из этих людей наблюдались вспышки короновирусной инфекции, никто из 2,5 тыс. онкобольных так и не заболел.

Редакция РБК Тренды не рекомендует самостоятельно принимать медицинский раствор метиленового синего для лечения или профилактики COVID-19. На сегодняшний день не установлена терапевтическая или профилактическая доза препарата для лечения вирусных инфекций. Также нет точных данных о возможных побочных эффектах. Все исследования на сегодняшний день носят экспериментальный характер.

Подписывайтесь на Telegram-канал РБК Тренды и будьте в курсе актуальных тенденций и прогнозов о будущем технологий, эко-номики, образования и инноваций.

голоса
Рейтинг статьи
Читайте так же:
Счетчик стал мотать очень быстро
Ссылка на основную публикацию
Adblock
detector
