Счетчики винтовые СЖ-ППВ — купить в Казахстане (Алматы, Астана, Шымкент, Атырау, Актау, Караганда, Кызылорда, Усть-Каменогорск, Экибастуз, Актобе), заказать в России

Счетчики винтовые СЖ-ППВ — купить в Казахстане (Алматы, Астана, Шымкент, Атырау, Актау, Караганда, Кызылорда, Усть-Каменогорск, Экибастуз, Актобе), заказать в России.

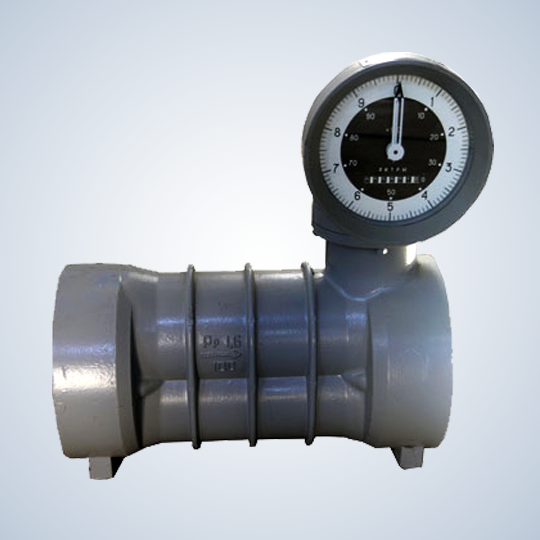

Винтовой расходомер ППВ 100-1,6
Счетчик жидкости винтовой ППВ 100-1,6-СУ.

Винтовые счетчики СЖ-ППВ предназначены для измерения объемного количества неагрессивных жидкостей, вязкостью от 0,55 до 300 мм 2 /с с температурой от -40º до +50ºC, давлением до 1,6 и 6,4 МПа.

Счетчики предназначены для эксплуатации в условиях У, ХЛ категории размещения 2 по ГОСТ 15150-69 (эксплуатация под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (отсутствие прямого воздействия солнечного излучения и атмосферных осадков.)

Перед счетчиком обязательно должен быть установлен фильтр на расстоянии не более 3000 мм, фильтрующие элементы которого не должны пропускать частицы более 0,10 мм.

Счетчики применяются при коммерческом и внутрихозяйственном учёте в нефтехимической промышленности, а также на других объектах, где по условиям эксплуатации возможно их применение.

Счетчики используют в стационарных технологических установках, а также на наземных подвижных средствах заправки и перекачки при их работе на месте в условиях, исключающих прямое воздействие солнечного излучения и атмосферных осадков.

Использование в конструкции интеллектуального процессорного датчика (ДИ-О-5), осуществляющего съём, обработку и передачу информации по частотно-импульсному выходу или цифровой линии связи и имеющего внутреннюю энергонезависимую память, в которой хранятся архивные и настроечные данные, позволяет передавать информацию без вторичного прибора на персональный компьютер (управляющую систему) по интерфейсу RS-485. Принцип работы датчика основан на регистрации изменения вектора магнитного поля при попадании металла с магнитными свойствами в рабочую зону датчика. Количество изменений вектора является количеством зарегистрированных событий (входных сигналов).

Счетчики жидкости винтовые имеют следующие конкурентные преимущества:

  • улучшенные метрологические характеристики (класс точности 0,15);
  • использование счетчик на вязких средах (до 300 сСт);
  • наличие комплектации с механическим счетным устройством (без электроники);
  • конкурентоспособная цена.


Счетчики жидкости ППВ комплектуются:

  • Счетным устройством СУ, которое преобразует в единицу объема, вращение винтов по средствам магнитной муфты.
  • Датчиком «ЛУЧ», который предназначен для преобразования частоты вращения диска в единицы объема, расхода и индикации их на встроенном дисплее. Датчик «ЛУЧ-03» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, где ток потребления не более 860 мкА, в режиме программирования и индикации, не более 120 мкА., в режиме основного меню ( все операции измерения продолжают выполняться). Датчик монтируется непосредственно на первичном преобразователе и является неотъемлемой частью счетчика жидкости. Средний срок службы датчика при работе от встроенного источника питания — 2,5 года (в случае постоянной работы в режиме программирования и индикации показаний, срок работы от внутреннего элемента сократится), после чего требуется замена литиевой батарейки. Микропроцессор прибора «ЛУЧ-01» вычисляет мгновенный расход жидкости по частоте поступления импульсов от преобразователя расходов, а также осуществляет «разовый» замер, при этом продолжая накапливать суммарный расход. В памяти микропроцессора сохраняются и настроечные коэффициенты.
  • Контроллером универсально-программируемым КУП с электронным цифровым отсчетным указателем мгновенного, разового и суммарного расхода жидкости, который имеет выход для связи с персональным компьютером через ПДУ «Весна-ТЭЦ» (поставляется по отдельному заказу) по интерфейсу ИРПС-20мА или RS-232, с возможностью передачи данных о расходе жидкости.
Читайте так же:
Мосэнергосбыт замена старого счетчика

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ СЖ ППВ:

Тип
счетчика
Цена деления
отсчетного устройства, л
Условный
проход
(ДУ), мм
Рабочее
давление,
МПа
Температура
измеряемой жидкости,
°С
Класс
точности
Масса,
кг
механическогоэлектронного
ППВ-100/1,61011001,6от -50 до +500,15*; 0,25; 0,545
ППВ-100/6,41011006,4от -50 до +500,15*; 0,25; 0,5135
ППВ-150/1,61011501,6от -50 до +500,15*; 0,25; 0,5270
ППВ-150/6,41011506,4от -50 до +500,15*; 0,25; 0,5270

* на определенном расходе, указанном заказчиком, в пределах 10% от общего диапазона расхода на данный вид счетчика.


Проточная часть счётчиков изготовлена из материалов:

  • Корпус и винты — алюминий АК9М2 ГОСТ 1583-93.
  • Уплотнения — кольца ГОСТ 18829-73 3826с-НТА ТУ 38.0051166-98.
  • Подшипники 6-205Ю ГОСТ 8338-75.

Счетчик жидкости винтовой ппв

Республика Казахстан, г. Алматы, пр. Рыскулова д. 48А, оф. 305, 3 этаж
/>(727) 367 04 68 />+ 7 705 745 55 51 Если Вы не дозвонились?

Счетчики жидкости винтовые ППВ

Счетчики жидкости винтовые ППВ предназначены для измерения объема неагрессивных (ньютоновских) жидкостей с кинематеческой вязкостью от 0,55 до 300 сСт с температурой от минус 50 до плюс 50 градусов Цельсия, давлением до 1,6 и 6,4 МПа.
Счетчики используют в стационарных технологических установках, а также на наземных подвижных средствах заправки и перекачки при их работе на месте в условиях, исключающих прямое воздействие солнечного излучения и атмосферных осадков.
Принцип действия винтовых счётчиков жидкости напоминает работу экструдера и заключается в том, что два винта находящиеся в зацеплении вращаются под действием потока жидкости, отмеряют при каждом обороте некоторый объем. Вращение винтов через магнитную муфту, передается в счетный механизм, преобразуясь в единицы объема.
Счетчики ППВ комплектуются механическим счетным устройством (СУ) или устройством съема сигналов (УСС) с контроллером типа КУП с электронным цифровым отсчетным указателем мгновенного, разового и суммарного расхода жидкости, также пультом дистанционной передачи информации "Весна-ТЭЦ".

Читайте так же:
Счетчик времени алгоритма с
ип счетчикаЦена деления отсчетного устройства, лУсловный проход, ДУ, ммРабочее давление, МПаТемпература изм. жидк., °СКласс точностиМасса, кг
механ.электр.
ППВ-100/1,61011001,6от -50 до +500,25; 0,545
ППВ-100/6,41011006,4от -50 до +500,25; 0,5135
ППВ-150/1,61011501,6от -50 до +500,25; 0,5270
ППВ-150/6,41011506,4от -50 до +500,25; 0,527
Тип счетчикаКласс точностиДиапазон вязкости измеряемой жидкости, мм2/с
0,55-1,1 | 1,1-6,06,0-6060-300
Расход, м³/ч
minномmaxminномmaxminномmax
ППВ-100/1,60,25181201801812018018120180
0,5151201801512018015120180
ППВ-100/6,40,25; 0,5181201801812018018120180
ППВ-150/1,60,25; 0,5302504203025042030250420

О компании

Сервисное обслуживание АЗС и Нефтебаз. Поставка оборудования для АЗС, Нефтебаз и складов ГСМ. Автоматизация учета хранения и отпуска нефтепродуктов. Монтаж, пусконаладка, ремонт, гарантийное и послегарантийное обслуживание топливораздаточных колонок Gilbarco.

Каталог продукции

Контакты

г. Алматы, пр. Рыскулова, д. 48А, оф. 305

+ 7 (727) 367 04 68 / + 7 (727) 391 07 33

info@neftetehnika.kz

ПН-ПТ 9:00 — 18:00

Типовая схема [ править | править код ]

Типовая схема вихревого расходомера с пьезоэлектрическими датчиками давления в качестве преобразователей энергии потока в частоту электрического сигнала включает проточную часть расходомера, установленную с помощью фланцев в трубопроводе и содержит тело обтекания, за которым попарно установлены датчики давления. Пульсации давления, возникающие в потоке в результате вихреобразования, регистрируются датчиками, а частота процесса пропорциональна скорости потока. Парное размещение датчиков позволяет усилить полезный сигнал и минимизировать вибрационные и акустические помехи, так как сигнал одного из них инвертируется и суммируется с сигналом другого датчика в согласующем устройстве, а сигнал помехи вычитается на сумматоре. Расходомер также содержит нормирующий преобразователь, формирующий импульсный сигнал нормированный, например, к 1 л/с и вычислитель, размещенный в отдельном корпусе. Вычислитель обеспечивает оцифровку информационного сигнала, расчёт суммарного количества жидкости или газа, прошедших через напорную трубу за промежуток времени, индикацию мгновенного и суммарного расхода, самодиагностику прибора, хранение информации в энергонезависимой памяти и передачу её на компьютер верхнего уровня измерительной или управляющей системы [4] .

Читайте так же:
Джамбульская 2 поверка счетчиков

Расшифровка и структура провода АППВ

Прежде всего, давайте разберемся с обозначением и строением провода. Это позволит в дальнейшем с большим пониманием оценивать его основные характеристики.

Расшифровка провода АППВ

Все провода имеют маркировку, которая выполняется согласно ГОСТ. Благодаря этой маркировке знающий человек не только сможет определить структуру провода, но и многое сказать о его характеристиках. Поэтому наш разговор о проводе АППВ начнем именно с расшифровки.

Расшифровка названия проводов

Провод и шнур для сравнения

Круглый и плоский провод

Поливинилхлорид

Структура провода АППВ

Ну вот, с расшифровкой закончили, давайте разберем и структуру провода. Тем более что она очень похожа на уже рассматриваемый нами ранее провод ППВ.

Толщина изоляции проводов АППВ

Ленточное основание между жилами АППВ

Трехжильный провод АППВ

Правила подключения ППВ

В процессе прокладки провода необходимо помнить несколько важных правил:

  • Жесткость провода напрямую зависит от количества жил.
  • Радиус загиба в процессе проводки должен не превышать 10 внешних диаметров. Ровно 10 загибов разрешено под прямым углом с возвращением в начальную точку;
  • Если загибы не нужны, то их нужно избегать;
  • ПВХ– химически стойкий состав. Поэтому такие кабели можно прокладывать через кирпичные или бетонные стены и замаскировать отделочными материалами. При прокладке в стене не нужно использовать гофру;
  • Во многих строительных составах присутствуют в наличии разные примеси и присадки, которые в течении времени могут разрушать оболочку изоляции. Если состав смеси неизвестен, то лучше поместить кабель в гофры для дополнительной защиты;
  • При прокладке ППВ кабеля под гипсокартонные, пластиковые основания или ЛДСП, то обязательно нужно использовать кабель-канал;
  • Разрешается протягивать провод по воздуху, но большинство мастеров рекомендуют применять навесы или другие системы, чтобы защитить провод от ультрафиолетовых лучей;
  • Благодаря гигроскопичности можно применять провод ППВ в места с высоким процентом влажности (ванна, сауна, парилка).

Важно! Перед подключением кабелей, для новичка рекомендовано изучение как можно большего количества литературы и просмотр видео-уроков в интернете. Но любой опытный мастер будет рекомендовать обратиться за услугами к профессионалам.

Читайте так же:
Счетчик 3ф с функцией ограничения мощности 25а

Гофра для дополнительной защиты провода

Самовывоз

Забрать продукцию можно со склада «Акбар» в г. Махачкала, ул. Ирчи Казака 37 а. Торговый дом “Акбар”

Доставка

По Дагестану при оформлении заказа до 11:00, доставка будет осуществлена на следующий рабочий день. Если заказ оформлен после 11:00 – срок доставки составит 2 рабочих дня.

  • для мало- и среднегабаритного груза весом до 25 кг. стоимость доставки составляет 500 руб.
  • для среднегабаритного груза и груза весом от 25 кг. до 50 кг. стоимость доставки составляет 1000 руб.
  • для крупногабаритного груза и груза весом более 50 кг. – стоимость доставки уточняйте у менеджера

в регионы России мы отправляем грузы любыми транспортными компаниями и экспресс-курьерами. До терминала транспортной компании доставка осуществляется бесплатно. Стоимость перевозки до пункта назначения можно рассчитать на сайтах транспортных компаний.

Стоимость доставки рассчитывается индивидуально.

СЧЕТЧИК ЖИДКОСТИ ППВ 100 — 1,6

Счетчик ППВ 100 — винтовой счетчик, установленный на топливозаправщиках, измеряет объем перекаченного топлива. Измерение перекачанной жидкости происходит на основе вращения винта внутри счетчика и преобразования оборотов в объем с выводом значения на циферблат или электронный индикатор.

Технические характеристики ППВ-100:

  • Условный проход, ДУ — 100 мм
  • Цена деления отсчетного устройства — 10 л
  • Рабочее давление — 1,6 МПа
  • Температура изм. жидк. — от -50 до +50 °С
  • Габариты — 480 х 610 х 265 мм
  • Масса — 45 кг

Межповерочный интервал не реже 1 раза в 2 года.

Вязкость топлива при заказе:
— 0.55-1.1сСт — бензин
— 1.1-6.0сСт — дизельное топливо
