Газовый счетчик СМТ-Комплекс G25

Газовый счетчик СМТ-Комплекс G25

Микротермальный комплекс учета газа СМТ-Комплекс G16

Комплекс учета газа СМТ-G25 Техномер предназначен для учёта объёма природного газа при его использовании коммунальными предприятиями и населением, в том числе при коммерческих операциях, в качестве топлива для газовых плит, газовых водонагревательных колонок и котлов.

Принцип действия микротермального СМТ-Комплекса G25 основан на измерении смещения градиента температуры нагретого участка чувствительного элемента измерительного модуля, расположенного в потоке измеряемой среды. Смещение градиента температуры зависит от массового расхода природного газа и его теплофизических свойств, таких как теплопроводность, теплоёмкость и плотность. Расчёт объёмного расхода осуществляется с помощью специальной корректирующей функции – К-фактора, вычисление которой производится микроконтроллером модуля. Алгоритм вычисления К-фактора представляет собой аналитическую модель, основанную на тепловых свойствах газов, которая позволяет определить значения параметров измеряемого газа – плотность, теплоёмкость и теплопроводность, через аналогичные параметры опорного газа при стандартных условиях, в качестве которого используется воздух.

По потоку газа проходящему через прибор СМТ-Комплекс G25 подразделяются:

  • Правосторонние – справа-налево,
  • Левосторонние – слева-направо,
  • Верхние – сверху-вниз,
  • Нижние – снизу-вверх,

СМТ-Комплекс G25 осуществляет прямые измерения объёма газа и организует передачу измеренных данных и архивных данных в автоматическом режиме по каналу сотовой связи стандарта GPRS/2G на удалённый сервер сбора данных под управлением программного комплекса «Газсеть».

СМТ-Комплекс относится к взрывозащищённому электрооборудованию и допускается его применение во взрывоопасных газовых средах в соответствии с установленной маркировкой взрывозащиты 1Ex-ib-IIВ-T4-Gb.

Смарт-функции Комплекс СМТ-G25

  • Измерение объема природного газа, приведенного к стандартным условиям
  • Реализован прямой метод измерения. Аттестация методики выполнения измерений не требуется
  • Надежная защита от внешних несанкционированных воздействий, искажающих результаты измерений
  • Система диагностики работоспособности комплекса
  • Дистанционная передача измеренных данных и архивов событий на сервера поставщика и потребителя газа
  • Передача данных по каналам GPRS over TCP, GSM over CSD, оптическому каналу
  • Основной режим работы встроенной системы телеметрии — TCP/IP : 1 раз в сутки и CSD до 2 часов в сутки
  • Сбор и анализ данных выполняется программным комплексом «Газсеть», установленным на серверах поставщика и потребителя газа
  • работа в мобильном приложении «Моя Газсеть» для абонентов узлов учёта газа
  • Автономная работы комплекса не менее 12 лет
Читайте так же:
Отвод для установки газового счетчика

Основные технические характеристики СМТ-Комплекс G10, G16 и G25

Диапазон измеряемых расходов в зависимости от типоразмера счетчикаG10 – от 0,1 м3/ч до 18 м3/ч, Qном 10,0 м3/ч
G16 – от 0,16 м3/ч до 28 м3/ч, Qном 16,0 м3/ч
G25 – от 0,25 м3/ч до 45 м3/ч, Qном 25,0 м3/ч
Измеряемая средаприродный газ по ГОСТ 5542–2014
Измерение стандартного объемаtст=20⁰С
Pст= 760 мм.рт.ст. (101,325 кПа)
Основная относительная погрешность, %± 3 от Qмин до 0,1Qном
± 1,5 от 0,1Qном до Qмакс
Дополнительная погрешность вне диапазона температур от +15 ⁰С до +25 ⁰С на каждые 10 ⁰С отклонения от границы диапазона±0,4%
Потеря давления ΔP при Qмакс, Па: G10/G16/G25230/350/650
Порог чувствительности, л/час: G10/G16/G2520/32/50
Максимальное рабочее избыточное давление измеряемой среды, кПа, не более15
Температура окружающей среды, ⁰Сот -40 до + 55
Температура рабочей среды, ⁰Сот -25 до + 55
Степень защиты от воздействия окружающей средыip65
Каналы передачи данныхОптический канал,
Встроенная GSM/GPRS телеметрия,
Подключаемая внешняя GSM/GPRS телеметрия
Внешний интерфейсПодключение внешнего коммуникационного модуля по проводному интерфейсу RS485 для расширения режимов работы телеметрии до онлайн доступа
Режимы работы встроенной телеметрииTCP/IP : 1 раз в сутки/1 раз в декаду/1 раз в месяц
CSD: до 2 часов в сутки
Режимы работы подключаемой внешней телеметрииTCP/IP : 1 раз в час/1 раз в сутки/1 раз в декаду/1 раз в месяц
CSD: 24 часа в сутки
АрхивыИнтервальный (часовой архив + архив событий)
Суточный
Архив телеметрии
Архив изменений
Системный архив
Срок работы элементов питания для измеренийНе менее 12 лет
Срок работы элементов питания встроенного модуля телеметрииНе менее 3 лет (при ежесуточном режиме работы), Допускается замена элементов питания в течении всего периода эксплуатации
Программное обеспечениеПО «Газсеть: Стандарт» — ПО для интерактивного сбора данных по оптическому каналу связи
ПО «Газсеть: Комбыт» — ПО для автоматизированного сбора данных по TCP/IP и CSD-каналу связи
Габаритные размеры, мм, не более
высота х ширина х длина G4/G6
200 х 148 х 300
Тип фланцевого соединенияФланец 40-2,5-01 ГОСТ 33259-2015
Соединительная внутренняя резьбаG1¼
Масса, кг, не более6
Маркировка взрывозащиты1Ex ib IIB T4 Gb X
Гарантийный срок эксплуатации18 месяцев со дня ввода в эксплуатацию авторизирован-
ными СЦ, но не более 24 месяцев со дня первичной поверки.
Читайте так же:
Когда проверяется газовый счетчик

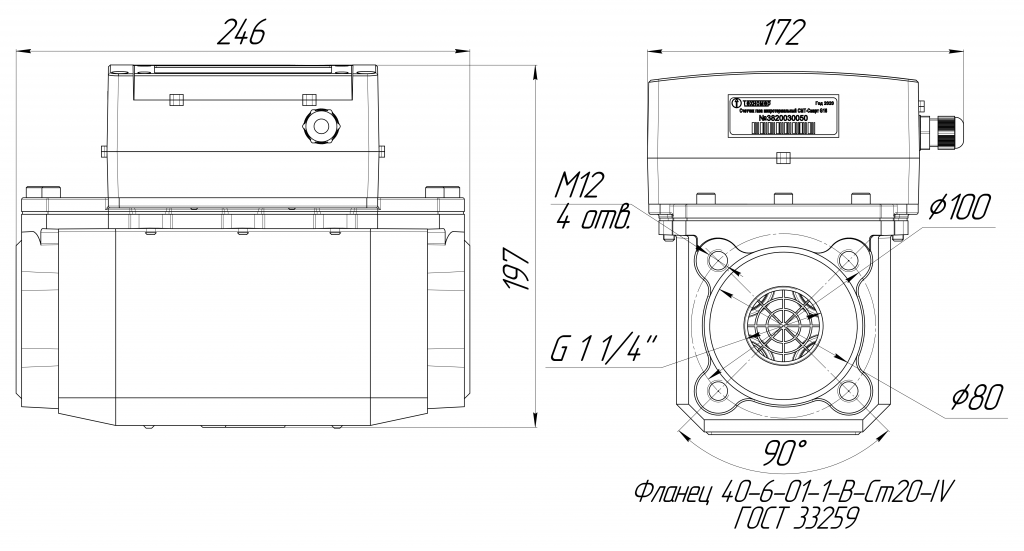

Габаритные и присоединительные размеры счетчиков газа Комплекс СМТ-G25

Конструкция Комплекс-СМТ

Конструкция СМТ-Комплекс для учета газа представляет собой микротермальны счётчик газа СМТ являющийся измерителем расхода газа и электронного отсчётного устройства, объединённых в единую конструкцию. В состав измерителя расхода газа входят герметичный алюминиевый корпус, гермоввод, измерительный модуль серии SGM6хxx производства SensirionAG, а также конструкционные элементы защиты от внешних несанкционированных воздействий. В состав электронного отсчётного устройства входят герметичный пластиковый корпус и электронная печатная плата с установленными на ней алфавитно-цифровым индикатором, оптическим каналом передачи данных, встроенным модулем телеметрии с GSM-антенной и литиевые элементы питания измерительной части печатной платы и модуля телеметрии.

1 – измеритель расхода газа; 2 – электронное отсчётное устройство; 3 – алфавитно-цифровой индикатор; 4 – клавиша управления; 5 – батарейный отсек; 6 – GSM-антенна встроенного модуля телеметрии и разъем SIM-карты; 7 – элемент питания встроенного модуля телеметрии; 8 – гермоввод для подключения внешней GSM-антенны; 9 – оптический интерфейс; 10 – элементы питания измерительной части СМТ-Комплекс.

Электропитание Комплекс-СМТ

Электрическая схема СМТ-Комплекс содержит две зоны с разделённым электропитанием: измерительную зону и зону телеметрии.
В измерительную зону входят:

  • цепи питания микроконтроллера и его обвязки;
  • цепи питания измерительных модулей;
  • цепи питания внешней флэш-памяти;
  • цепи питания индикатора;
  • цепи питания оптического интерфейса.

Питание измерительной зоны осуществляется от комплекта съёмных батарей типа ER34615 (ёмкостью 19 Ач), включённых параллельно. Конструкция корпуса СМТ-Комплекс ограничивает доступ к элементам питания измерительной зоны. Отключение и замена батарей измерительной зоны происходит только при очередной метрологической поверке СМТ-Комплекс (при вскрытии корпуса и пломбы ЦСМ). Автономность работы измерительной зоны от одного комплекта элементов питания составляет не менее 12 лет.
В зону телеметрии входят цепи питания встроенного модуля телеметрии. Питание зоны телеметрии осуществляется от одной батареи типа ER34615M (ёмкостью 14 Ач). В корпусе СМТ-Комплекс предусмотрен батарейный отсек для размещения в нём элемента питания. Батарейный отсек находится на лицевой панели корпуса СМТ-Комплекс. Отключение и замена батареи питания зоны телеметрии допускается в течение всего периода эксплуатации. Автономность работы зоны телеметрии от одного комплекта батарей составляет не менее 1-го года (для наиболее энергозатратного режима передачи данных).

Читайте так же:
Что нужно чтобы опломбировать газовый счетчик

Устройство встроенного модуля телеметрии Комплекс-СМТ

Встроенный модуль телеметрии представляет собой GSM-модуль, расположенный на печатной плате электронного отсчётного устройства внутри корпуса электронного отсчётного устройства. Питание телеметрии осуществляется от отдельного батарейного элемента питания через концевой выключатель, разрывающий цепь питания при вскрытии батарейного отсека. После вскрытия батарейного отсека открывается доступ к GSM-антенне, держателю SIM-карты и элементу питания.

Встроенный модуль телеметрии обеспечивает регистрацию в сетях сотовой связи GSM/GPRS/2G на частотах 850/900/1800/1900 МГц с последующей передачей текущей информации СМТ-Комплекс и накопленных архивных данных в автоматическом режиме с заданной периодичностью на сервер сбора и обработки данных, находящийся под управлением ПК «Газсеть», по про-
токолу TCP/IP. В автоматическом режиме передачу данных можно настроить с заданной периодичностью: «1
раз в сутки», «1 раз в 10 дней», «1 раз в месяц».

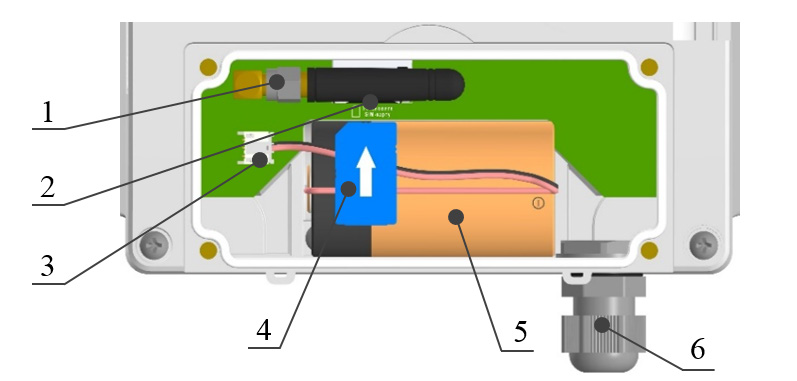

1 – GSM-антенна; 2 – разъём SIM-карты; 3 – разъём элемента питания; 4 – SIM-карта; 5 – элемент питания модуля телеметрии; 6 – гермоввод для подключения выносной GSM-антенны.

Комплекс-СМТ в составе ПТК «Газсеть»

ПО «Газсеть: Стандарт»
(интерактивный опрос)

Программное обеспечение для сбора/обработки/анализа данных, собранных по оптическому каналу связи. Может использоваться в качестве клиентского места для ПК «Газсеть: Комбыт»

ПК «Газсеть: Комбыт»
(серверное ПО верхнего уровня)

Позволяет осуществлять автоматическую передачу архивов с СМТ-Комплексов на сервер сбора данных по каналу TCP/IP. На каждом этапе передачи/обработки информации узла учета газа, выполняется контроль целостности данных.

Программный модуль «Газсеть: Онлайн»

Позволяет организовать доступ к данным СМТ-Комплексов Потребителю газа со смартфона или планшета, через личный кабинет.

Программный модуль «Газсеть: Шлюз»

Организует канал передачи данных по технологии SOAP во внешние информационные системы, в том числе ИУС-ГАЗ.

ПК «Газсеть: Экстра»
(серверное ПО верхнего уровня)

Читайте так же:
Почему много мотает газовый счетчик

Анализ полученных данных, выявлению нештатных ситуаций, коммерческий учет, печать отчетов и экспорт данных во внешние информационные системы. Выгрузка данных в xml-формате с последующей интеграцией в 1С (АИС-РНГ, АИС-Регионгаз) данных с СМТ-Комплексов. Полная автоматизация передачи данных от узла учета до биллинговых систем, систем учета и анализа баланса.
