Расходомеры-счётчики жидкости и газа OP-V0-A

79426-20: Описание типа СИ	Скачать	441.5 КБ
79426-20: Методика поверки КУНИ.407279.002МП	Скачать	490.2 КБ

Основные данные
Номер по Госреестру	79426-20
Наименование	Расходомеры-счётчики жидкости и газа
Модель	OP-V0-A
Межповерочный интервал / Периодичность поверки	1 год
Страна-производитель	РОССИЯ
Срок свидетельства (Или заводской номер)	03.11.2025

Производитель / Заявитель

Общество с ограниченной ответственностью Научно-Производственное предприятие «Импульс» (ООО НПП «Импульс»), г. Москва

Как правильно подобрать расходомер для Вашего применения?

Если перед Вами встала задача по выбору расходомера для своей системы, то Вы вряд ли будете испытывать недостаток предложения. И это неудивительно, ведь технологии измерения расхода постоянно развиваются. Существующие методики постоянно совершенствуются, и периодически появляются новые техники измерения. В настоящий момент на рынке широко представлены вихревые, тахометрические, ультразвуковые, электромагнитные, тепловые, кориолисовые расходомеры, расходомеры переменного перепада давления, расходомеры обтекания. Это уже восемь больших групп приборов. А ведь есть еще специализированные расходомеры (оптические, меточные, концентрационные и т.д.), менее распространенные, но отлично справляющиеся с решением отдельных задач.

Каждый тип расходомеров имеет свои достоинства и особенности применения, которые в одной ситуации позволят с успехом решить Вашу задачу, а в другой – будут приводить к значительным погрешностям измерения расхода. Как не потеряться в разнообразии расходомеров при выборе прибора для Вашей системы? Какие факторы надо принять во внимание перед тем, как совершить покупку? Ниже в статье мы постарались ответить на эти вопросы.

Цена и популярность расходомера – не первостепенные критерии

Практика показывает, что часто используемые критерии выбора расходомеров: цена и популярность. Очень спорные критерии. Если ставить цену во главу угла, то в итоге легко получить расходомер, который либо вообще не подходит для Вашего применения, либо не охватывает всего рабочего диапазона расходов и условий эксплуатации, либо требует значительных затрат на обслуживание. Экономия при покупке в этом случае может обернуться значительными тратами на этапе эксплуатации.

Характерный пример – кориолисовые массовые расходомеры. Цена этих приборов выше, чем для многих других типов расходомеров. При этом кориолисовые расходомеры осуществляют прямое измерение массового расхода рабочей среды. В то время как все объемные расходомеры дают показания расхода при рабочих условиях. И эти показания зачастую необходимо переводить к стандартным условиям. Для чего объемный расходомер должен оснащаться дополнительными датчиками и блоком, осуществляющим пересчет показаний («флоу компьютер»). Кроме того, кориолисовые расходомеры легче обслуживать в процессе эксплуатации, что в итоге будет сокращать время простоя всей системы.

Виды расходомеров

Газовые расходомеры и регуляторы
Жидкостные расходомеры и регуляторы
Измерители и регуляторы давления

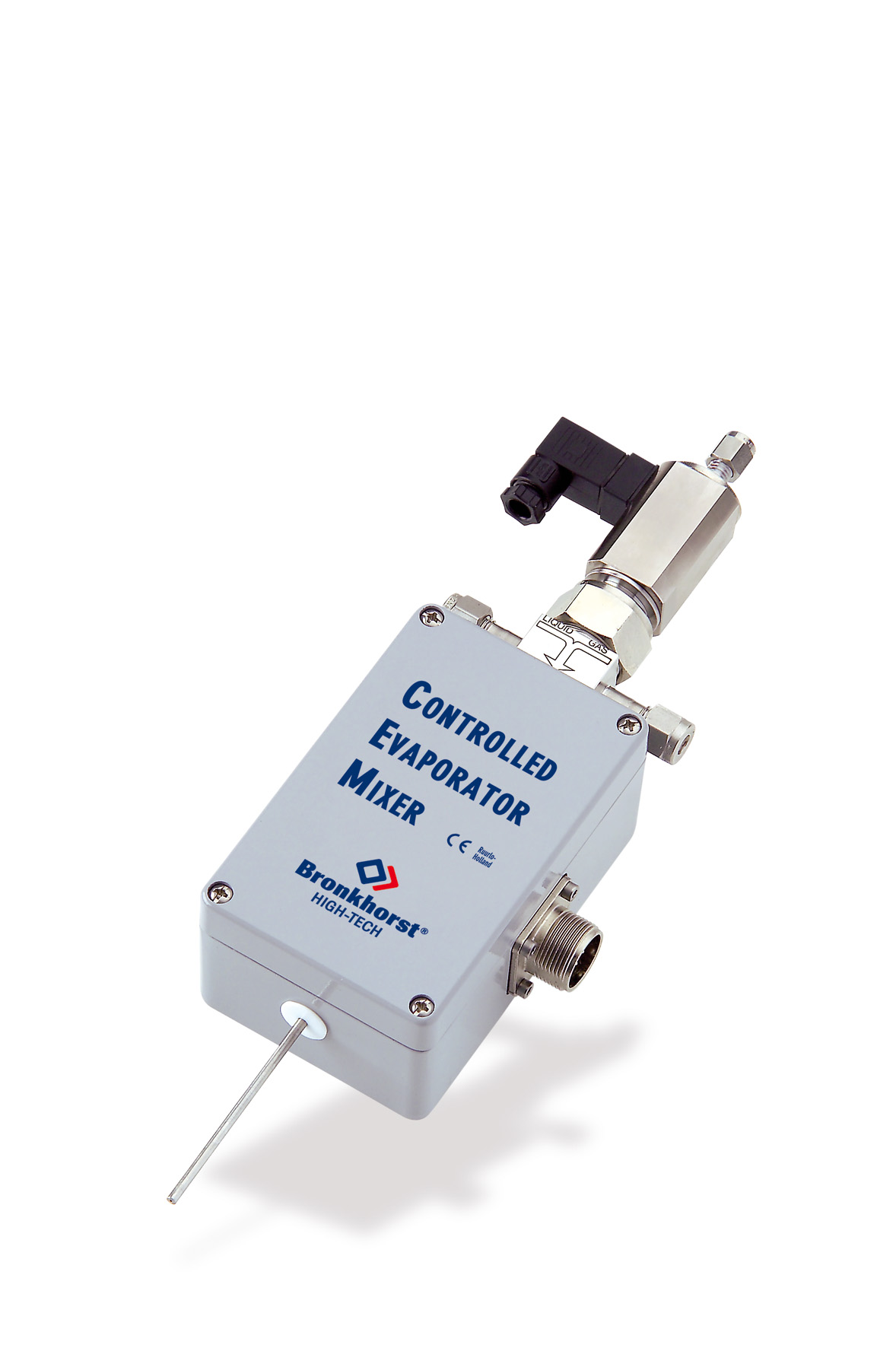

Системы смешивания и испарения

С популярностью определенного типа расходомеров тоже не все так просто. Конечно же, важно знать, какие типы расходомеров чаще всего используется в вашей отрасли. Однако простой выбор того, что является наиболее популярным, также может привести к ошибке. Прибору предстоит работать в Вашей системе при Ваших рабочих условиях. Если он не подходит Вам, то показания прибора могут значительно отличаться от реального расхода. Со всеми сопутствующими негативными последствиями. При этом менее известные расходомеры могут обеспечить необходимую Вам точность измерения.

Еще один пример. Новые достижения в области технологий производства расходомеров позволяют выводить на рынок всё более совершенные приборы. Конечно же, сначала эти расходомеры не так хорошо известны, но могут обеспечивать лучшее решение. Например, в прошлом ультразвуковые расходомеры приходилось заново калибровать при замене рабочей жидкости, и их нельзя было использовать в применениях, где требовалось гигиеническое исполнение. В настоящее время появились новые ультразвуковые расходомеры, в которых эти проблемы решены. Это открывает возможность использования ультразвуковых расходомеров для еще более широкого круга задач и применений.

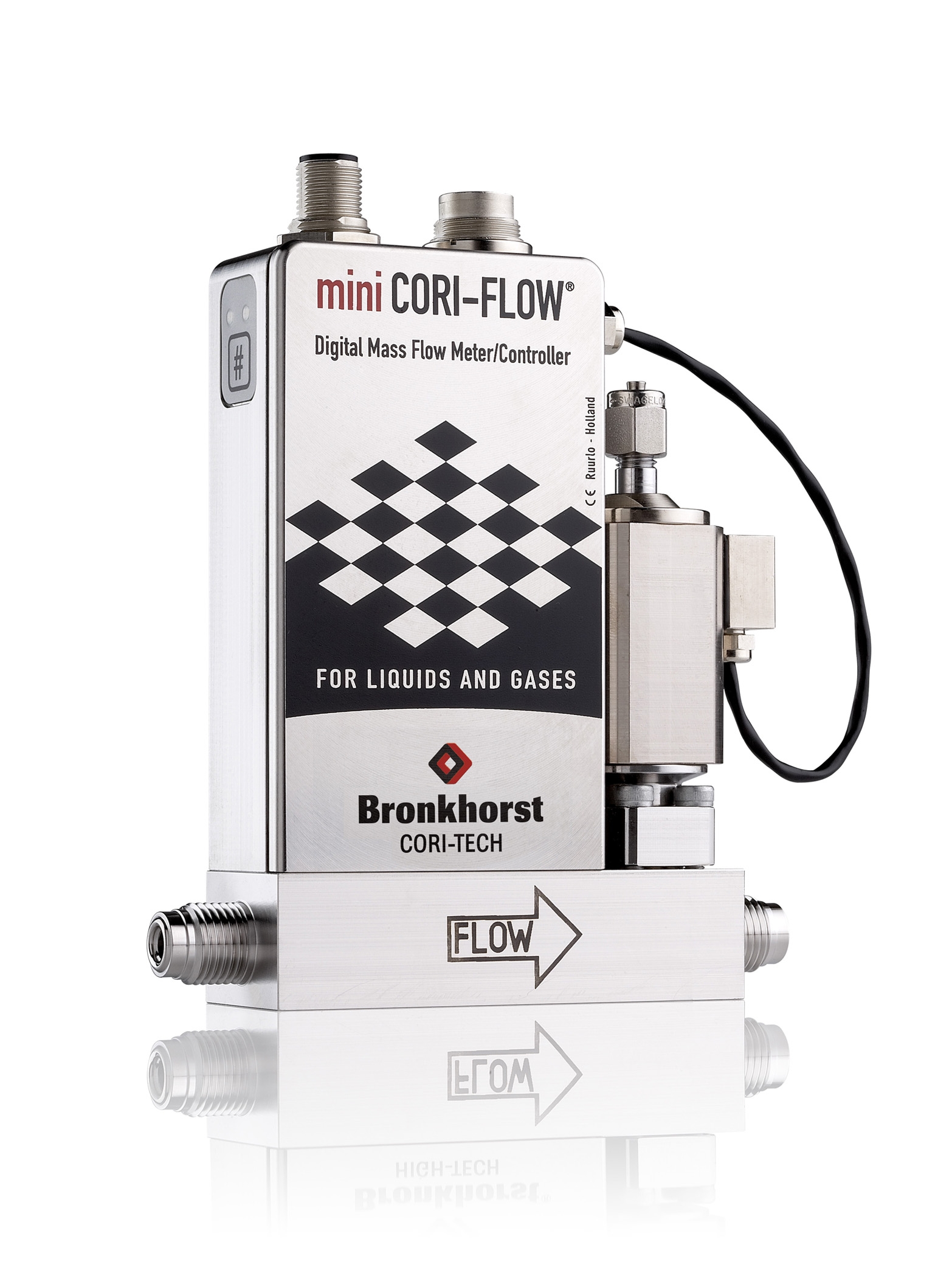

Кориолисовый массовый расходомер miniCORI-FLOW в составе системы дозирования

Ультразвуковой расходомер ES-FLOW малых расходов жидкости

Расходомер – это высокотехнологичное устройство, на работу которого влияет множество параметров. Ниже отмечены самые важные из них. При этом каждое применение уникально и требует индивидуального подхода.

Постановка задачи

С чего же следует начать? Конечно же, с правильной постановки задачи. И в первую очередь необходимо ответить на вопрос: что же предстоит измерять. Ниже приведены данные, которые необходимо собрать, прежде чем приступать к подбору расходомера.

Это основная информация. На более поздних стадиях, в зависимости от типа выбранного расходомера, для корректного подбора могут понадобиться дополнительные данные. А теперь, определившись с задачей, можно приступить к выбору расходомера для ее решения.

Объемный или Массовый расход

В первую очередь вспомним, что существует два основных способа измерения расхода: объемный и массовый (объем или масса среды, проходящие через поперечное сечение трубопровода в единицу времени). Подробно различия между объемным и массовым расходом обсуждаются в статье >>>.

Мера количества газа: масса или объем. Количество молекул (масса) газа в обоих цилиндрах совпадает. Однако объем и давление отличаются в два раза.

Расходомеры можно разделить на две большие группы – расходомеры, измеряющие объемный или массовый расход. Какой расходомер выбрать – зависит от применения, цели измерения и уже использованных в системе компонентов.

Надо отметить, что показания объемных расходомеров определяются рабочими условиями. Так, два объемных расходомера, установленные на одном непрерывном трубопроводе при высоком и низком давлении будут давать кратно отличающиеся показания (в соответствии с изменением давления). Корректное сравнение показаний объемных расходомеров возможно только при приведении их показаний от рабочих условий к единым условиям, например, стандартным условия для газа по ГОСТ 2939-63.

Показания массовых расходомеров в значительно меньше зависят от рабочих условиями. А показания кориолисовых расходомеров практически от них не зависят, поскольку напрямую измеряют массу проходящего вещества. Возвращаясь к примеру из предыдущего абзаца, сравнивать показаний массовых расходомеров можно без дополнительных пересчетов. Сравнение показаний объемных и массовых расходомеров также возможно. Для этого объемный расход необходимо перевести в массовый через плотность среды при рабочих условиях. Или же наоборот, массовый расход перевести в объемный расход при рабочих или стандартных условиях.

Принцип действия расходомера и фазовое состояние измеряемой среды

Второе, на что следует обратить внимание – принципиальная возможность работы расходомера определенного типа с Вашей рабочей средой. Физически принципы, лежащие в основе измерения расхода, и особенности исполнения расходомеров могут накладывать ограничения на их применение. Поэтому немного подробнее остановимся на описании наиболее распространенных сейчас типов расходомеров.

Видно, что при выборе расходомера некоторые типы приборов можно сразу исключить из рассмотрения в связи с тем, что они не смогут работать с Вашей рабочей средой. Например, электромагнитные расходомеры работают только с токопроводящими жидкостями. Многие расходомеры не подходят для измерения расхода газа или суспензии. Ниже для различных фазовых состояний рабочей среды перечислены основные типы применяемых расходомеров:

Спецификация расходомера

Сейчас самое время обратить внимание на технические характеристики расходомеров, которые остались в Вашем списке для рассмотрения. Обязательно обратите внимание на:

Место установки

Выходим на финишную прямую. Для целого ряда расходомеров корректность их работы зависит от правильности установки по месту эксплуатации. Выяснить, возможна ли корректная установка подобранных приборов в Вашу систему, – еще одна задача, которую надо решить при подборе расходомера. Вот некоторые аспекты, которые следует учитывать.

Мы почти закончили, основная часть работы по подбору расходомера выполнена. Осталось определиться с дополнительными опциями конкретной модели расходомера, которую Вы выбрали (способ подключения к трубопроводу, аналоговые и цифровые интерфейсы, варианты питания и управления и т.д.). И теперь точно настало время связаться с поставщиком, чтобы разместить заказ J

При размещении заказа рекомендуем всё же сообщить всю информацию, собранную на этапе постановки задачи. Специалист поставщика сможет проверить корректность подбора. Ведь одна голова хорошо, а две – лучше! Тем более, что всегда существуют исключения, когда с формальной точки зрения расходомер может применяться, но на практике лучшие результаты показывают расходомеры других моделей. Поставщик сможет предложить Вам расходомер, который точно будет работать в Вашей системе.

Форум АСУТП

Антон Владимирович осмотрелся
Сообщения: 159 Зарегистрирован: 12 авг 2010, 06:32 Имя: Антон Владимирович Страна: Россия город/регион: Красноярск Благодарил (а): 3 раза

Расходомер

Цитата

Хотелось бы узнать Ваше мнение вот по какому вопросу. Есть понятия: расходомер, счетчик и расходомер-счетчик.
Вот небольшая выдержка из энциклопедии:
«РАСХОДОМЕРЫ
служат для измерения объема (объемный расход) или массы (массовый расход) жидкостей, газов и паров, проходящих через заданное сечение трубопровода в единицу времени. Иногда Р. снабжают интеграторами, или счетчиками,-устройствами для суммирования измеряемых объемов или масс контролируемых сред в течение заданного промежутка времени.»
Разница между расходомером и расходомером-счетчиком мне понятна. А вот какая разница между расходомером-счетчиком и счетчиком?

hell_boy почётный участник форума
Сообщения: 1746 Зарегистрирован: 18 янв 2009, 12:25 Имя: Дмитрий Страна: Россия город/регион: Москва Благодарил (а): 6 раз Поблагодарили: 144 раза

Расходомер

Цитата

Сообщение hell_boy » 07 апр 2016, 12:23

Расходомер

Цитата

CaHeK здесь недавно
Сообщения: 36 Зарегистрирован: 03 окт 2012, 10:10 Имя: Александр Страна: Россия город/регион: Омск Благодарил (а): 10 раз Поблагодарили: 3 раза

Расходомер

Цитата

Сообщение CaHeK » 07 апр 2016, 13:32

На счётчике увидите только накопленный расход в м.куб., литрах или других единицах объема (ну или, возможно, массы). Дома бытового счетчика на воду не стоит? Вот, это именно просто счетчик.

Аналогично и корректор СПГ используется в системах учета энергоресурсов для расчета между поставщиком и потребителем, поэтому его и могут называть именно счётчиком. Мне так кажется.

Расходомер

Цитата

Может я не правильно понимаю этот пункт?

CaHeK здесь недавно
Сообщения: 36 Зарегистрирован: 03 окт 2012, 10:10 Имя: Александр Страна: Россия город/регион: Омск Благодарил (а): 10 раз Поблагодарили: 3 раза

Расходомер

Цитата

Сообщение CaHeK » 07 апр 2016, 14:01

Расходомер

Цитата

Сообщение hell_boy » 07 апр 2016, 21:48

rwg авторитет
Сообщения: 843 Зарегистрирован: 29 апр 2014, 08:57 Имя: Рыбкин Владимир Геннадьевич Страна: Россия город/регион: Тверь Благодарил (а): 29 раз Поблагодарили: 79 раз

Расходомер

Цитата

Сообщение rwg » 07 апр 2016, 22:43

Расходомер

Цитата

Расходомер

Цитата

Расходомер

Цитата

Сообщение CaHeK » 08 апр 2016, 05:36

Расходомер

Цитата

Есть ГОСТ 15528-86 «Средства измерений расхода, объема или массы протекающих жидкости и газа».

В этом ГОСТе есть определения:

Расходомер жидкости (газа) – Измерительный прибор или совокупность приборов, предназначенных для измерения расхода жидкости (газа).
Счетчик жидкости (газа) – Измерительный прибор, предназначенный для измерения объема (массы) жидкости (газа), протекающей в трубопроводе через сечение, перпендикулярное направлению скорости потока.
Расходомер-счетчик жидкости (газа) – Измерительный прибор, предназначенный для измерения расхода и объема (массы) жидкости (газа).
Преобразователь расхода или Датчик расхода – Средство измерений расхода жидкости (газа), предназначенное для выработки сигнала измерительной информации в форме, удобной для передачи, дальнейшего преобразования, обработки и (или) хранения, но не поддающейся непосредственному восприятию наблюдателем.

Следовательно СПГ761 — расходомер-счетчик.

Расходомер

Цитата

Сообщение CaHeK » 15 апр 2016, 08:23

СПГ761 — корректор , сам он расход не мерит . Это преобразователь (причем не первичный), вычислитель, логический модуль, если угодно. К нему подключаются датчики с унифицированными выходными сигналами.

Из руководства по эксплуатации:
1) Корректоры СПГ761 предназначены для измерения электрических сигналов , соответствующих параметрам природного газа, транспортируемого по трубопроводам, и вычисления расхода и объема газа, приведенных к стандартным условиям (Тс=20 С, Рс=0,101325 МПа).
2) В качестве датчиков параметров газа совместно с корректорами применяются:
— преобразователи расхода с выходным сигналом тока 0–5, 0–20, 4–20 мА;
— преобразователи расхода с выходным сигналом частоты до 5 кГц;
— преобразователи расхода с импульсным выходным сигналом частотой до 5 кГц с нормиро-
ванной ценой импульса;
— преобразователи разности давлений на стандартных и специальных диафрагмах, сужающих
устройствах с переменным сечением проходного отверстия, соплах ИСА 1932, трубах Вен-
тури и напорных устройствах с выходным сигналом тока 0–5, 0–20, 4–20 мА;
— термопреобразователи сопротивления с характеристикой Pt100, 100П, 100М, Pt50, 50П, 50М;
— преобразователи температуры с выходным сигналом тока 0–5, 0–20, 4–20 мА;
— преобразователи давления с выходным сигналом тока 0–5, 0–20, 4–20 мА.
— преобразователи удельной теплоты сгорания, преобразователи плотности и преобразователи
относительной влажности газа с выходным сигналом тока 0–5, 0–20, 4–20 мА.

По данным от датчиков расхода (преобразователи расхода, преобразователи разности давлений) и преобразователей температуры корректор вычисляет объемный расход газа, приведенного к стандартным условиям (коррекция по температуре), и передает эти данные в систему учета.

Антон, а в чем необходимость назвать СПГ761 именно расходомером-счетчиком? В комплексе с преобразователем расхода можете называть)

Области применения

Устройства способны измерить массовый расход, а также объем и плотность вещества (жидкости или газа) в трубопроводе. Такие счетчики незаменимы для многих сфер, среди которых:

фармацевтическая промышленность;
пищевая промышленность;
сфера транспортировки и хранения нефтехимических продуктов;
нефтяное, нефтедобывающее и нефтехимическое производства;
химическая и газовая промышленность.

Спрос на кориолисовые преобразователи объясняется их метрологической стабильностью и точностью.

Принцип выбора и популярные модели

Ультразвуковой расходомер отличается не только производителем и конструктивными особенностями.

Приобретая расходомер, учитывают следующие особенности.

Первое, на что обращают внимание, — это тип газа, на который рассчитан счетчик. В паспорте должна быть отметка, какой газ измеряет прибор. Не должно быть указано воздух, азот, природный газ и т.п. Все газы имеют разную плотность, поэтому выбирают прибор, откалиброванный на определенный вид газа, например, природный газ. Учитывают рабочее давление и температуру эксплуатации. Сами приборы способны работать в широком диапазоне температур, а вычислительные блоки могут эксплуатироваться только при положительной температуре;
Способ монтажа. Существуют три способа.

Врезные расходомеры. Представляют собой отдельную секцию с установленным оборудованием.
Погружные, для монтажа не требуется вырезать части трубопровода. Достаточно небольшого отверстия в трубе, чтобы закрепить измерительную штангу.
Накладные, не требуют вносить изменения в магистраль. На трубу устанавливают датчики и закрепляют с помощью хомутов. Такой способ установки счетчика является оптимальным. Но стоимость оборудования гораздо выше врезных;

От диаметра магистрали зависит, каким образом будет произведен монтаж оборудования. Это важный параметр. Диаметром определяется ориентировочный расход. Если он не будет соблюдаться, то получить достоверные данные не удастся.

Выбор газового счетчика осуществляется на основании всех этих параметров.

В торговой сети имеются многочисленные типы акустических расходомеров. Рассмотрим наиболее популярные модели:

Достоинства и недостатки

Итак, рассмотрев принцип действия и особенности, можно выделить основные плюсы и минусы этого типа расходомеров.

Достоинства:

Простота монтажа и обслуживания
Высокая точность, линейность и повторяемость результатов
Оптимальная работы при высоком давлении (до 400 бар)
Большой температурный диапазон (от –210°C до +177°C)
Высокая пропускная способность для диаметров от 40 до 250 мм.
Быстрый динамический ответ и чувствительность к изменениям
Может работать с веществами с низкой электропроводностью
Низкий перепад давления в турбине (pressure drop)
Небольшая стоимость

Недостатки:

Необходимо задавать вязкость материала перед работой
Невозможность работы в средах с высокой вязкостью (где профиль потока ламинарный)
Материалы обязательно должны быть чистыми (без твердых частиц)
Вибрация влияет на результат
На точность отрицательно влияют пузырьки в жидкости
Требует длинного прямого участка трубы (10 диаметров до и 5 после)

Вывод: Турбинные расходомеры являются отличным устройством для измерения очень разных типов среды:

Измеритель объемного расхода турбинного типа применяется со следующими средами:

Вода
Воздух
Промышленные газы
Пар
Нефть
Химические вещества
Криогенные жидкости
Углеводороды

Благодаря высокой точности подсчета такие расходомеры часто используются в счетчиках для коммерческого подсчета затрат объема углеводородов и природного газа. Тем не менее он обладает недостатками механического типа устройств, поэтому его не стоит применять с загрязнёнными веществами, а также с потоком очень низкой скорости и большой вязкости.

Комания ЭЛТА ЛТД является надежным поставщиком промышленного оборудования , на нашем сайте вы можете найти широкий диапазон Расходомеров .

Принцип работы расходомера

В классификации расходомеров существуют две большие группы, на которые они подразделяются: это расходомеры, которые измеряют непосредственно расход (расходомеры с непосредственным отсчетом) и те, которые измеряют расход с помощью преобразования (расходомеры непрямого действия).

Расходомеры с непосредственным отсчетом

Расходомеры с непосредственным отсчетом обычно используются для измерения и получения показаний параметра общего расхода. В расходомере с непосредственным отсчетом измерения среды разделяются на определенные физические количественные величины. Общее число количественных величин жидкости, газа или пара, которые отсчитывает расходомер, равен общему расходу жидкости, газа или пара через данный прибор. После того, как прибор учел каждую количественную величину жидкости, газа или пара, эта порция жидкости, газа или пара покидает прибор.

Расходомер с непосредственным отсчетом

Расходомеры непрямого действия

Расходомеры непрямого действия обычно используются для измерения и получения показаний технологического параметра расхода потока. Он не измеряет расход жидкости, газа или пара в процессе непосредственного отсчета. Вместо этого, он измеряет некоторые физические параметры или технологические величины, такие как: скорость, давление или уровень. Затем прибор преобразует полученные данные в показание расхода потока.

Расходомер непрямого действия
