IoT-платформа «СТРИЖ» технология для мониторинга и контроля счетчиков воды, газа и электричества

Автоматическая передача показаний со счетчиков без проводов, автоматический контроль работы инфраструктуры

  • Счетчики газа
  • Счетчики воды
  • Счетчики тепла
  • Счетчики электроэнергии
  • Контроль открытия дверей и люков
  • Система контроля протечки воды

Преимущества

  • Простой монтаж
  • Универсальность
  • Без проводов и ретрансляторов
  • Независимость от операторов связи
  • До 10 лет автономной работы устройств
  • Автоматическая передача показаний с приборов учета в личный кабинет
  • Автоматический мониторинг инфраструктуры

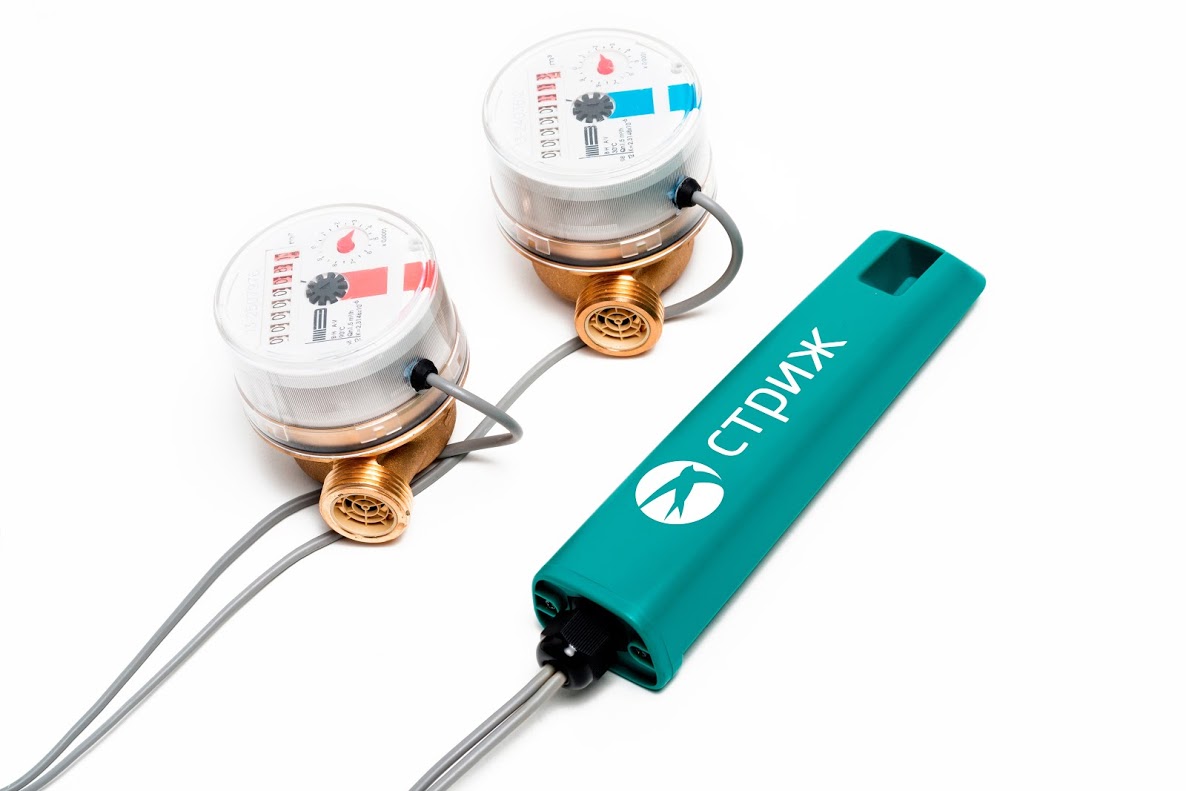

Автоматическая передача показаний со счетчиков без проводов

«Стриж» в ЖКХ: полет нормальный

«Стриж» в ЖКХ: полет нормальный

2015-09-25 в 6:47, admin , рубрики: IoT, iridium mobile, machine-to-machine, Блог компании iRidium mobile, жкх, Интернет вещей, иридиум, Новость, сколково, Стриж, умный дом

Сегодня создается рынок решений в области Machine to Machine и Интернета вещей, основанных на беспроводных технологиях LPWAN. Одним из первопроходцев этого рынка стала компания «СТРИЖ Телематика»


Стриж — это беспроводная система сбора, передачи и обработки данных счетчиков, датчиков и приборов учета для ЖКХ, электроэнергетики и систем безопасности. Сегодня поговорим о них.

«СТРИЖ Телематика» разрабатывает и продвигает новый класс устройств, работающих по стандарту LPWAN (Low-Power Wide-Area Network). Эти устройства могут автономно работать на одной батарейке многие годы, передавая сигнал по радиоканалу на большие расстояния.

«Совсем недавно таких устройств не существовало. К примеру, сотовый телефон, способный передавать сигнал на большие расстояния, разряжается за день-два. Или Wi-Fi-роутер — он не может работать автономно, ему необходимо подключение к электрической сети. Устройства, которые разрабатываем мы, работают от одной батарейки десять лет. Для чего это нужно? Представьте, к примеру, счетчик воды, установленный в ванной комнате в месте, где нет розетки. Сейчас эти счетчики никуда не передают информацию — циферки крутятся, но данные не уходят. Наша технология позволяет подключить этот счетчик к интернету автономно, чтобы он мог слать свои показания долгие годы, без необходимости менять батарейку. Или датчики дыма — все они подключаются к электросети по проводам, но часто такие провода где-то перетираются и датчики перестают работать. Наши датчики могут работать автономно», — рассказал Sk.ru президент компании «СТРИЖ Телематика» Андрей Синицин.


Рынка таких устройств не было еще три-четыре года назад — не хватало компонентной базы, которая бы позволила собрать устройство, способное работать автономно много лет, при этом передавая данные на расстояния в десятки километров. Со временем такая база появилась, соответственно, выпуск устройств на базе LPWAN стал возможным. Уже сейчас известные аналитические агентства, такие как IDC и Gartner, в своих прогнозах говорят о горизонте в семь лет, когда рынок LPWAN-устройств будет расти на 150% ежегодно. К 2020 году на одного человека будет приходиться 20-30 LPWAN-устройств. Датчики дыма, счетчики воды, электричества, датчики проникновения, движения, повреждения окон, датчики влажности почвы, напряжения конструкций, уровня воды в канализации, датчики для сельского хозяйства и прочие, прочие устройства, которые не могли распространяться без возможности беспроводного подключения, будут применяться везде, в каждом доме и каждом хозяйстве, уверены в «СТРИЖ Телематике».

Читайте так же:
Принтер brother 1075 скинуть счетчик

Провода действительно мешали возникновению нового рынка.

«Представьте сельскохозяйственное угодье, где датчики влажности, почвы, концентрации удобрений нужны повсеместно. Протянуть провода на десятки километров, «опутать» все хозяйство — это невозможно. Сейчас можно просто воткнуть палку с датчиком в нужное место — и она будет стоять в поле и передавать данные об уровне света, температуре, влажности, питательности почвы и тому подобные параметры. Это абсолютно новый рынок, и сейчас сложно представить, сколько различных устройств будут включены в сеть при помощи нашей технологии», — рассуждает Андрей Синицин.

Что пишет разработчик о преимуществах

10 лет работы модема от встроенной батареи

Модемы «СТРИЖ» не требуют подключения к электросети. Они вообще не требовательны к питанию. Процесс отправки данных оптимизирован, а мощность передачи в 80 раз ниже чем у мобильного телефона. Именно поэтому одного источника питания хватает на 10 лет работы прибора.

10 км — беспрецедентная дальность передачи

«СТРИЖ» работает по протоколу Marcato 2.0, который предусматривает передачу данных на дальние расстояния в сложных городских условиях. Сигнал от модема поступает сразу на несколько базовых станций. При этом стены и конструкции не являются серьезной преградой для сигнала. Подробнее

В 10 раз дешевле аналогичных решений
на базе GSM-сетей, ZigBee, M-Bus или «слаботочке»


За счет дальности передачи данных и особенностей протокола «СТРИЖ» обслуживает сотни тысяч датчиков одной радиоточкой напрямую. Это в разы сокращает общую стоимость оборудования и работ по его установке.

Сразу видно, что ребята любят цифру 10 — прим. автора

Куда движутся

Уже сегодня у «СТРИЖ Телеметики» есть партнеры, которые делают на базе технологии компании свои датчики. Например, датчики для контроля заполняемости мусорных контейнеров. Это позволяет специальным службам вывозить мусор не раз в неделю, по графику, а тогда, когда это необходимо — по мере заполнения. Еще один партнер сделал датчик для отслеживания моментов, когда возможны наибольшие надои у коров. Такие устройства позволяют повысить уровень надоев в два или в три раза, говорят в компании.
Сама «СТРИЖ Телематика» сконцентрировалась на областях ЖКХ и сельского хозяйства датчиках для счетчиков ЖКХ — для контроля за расходом воды, электричества, тепла, газа. Плюс работает с партнерскими компаниями в охранной сфере.

«Мы предоставляем любым компаниям технологию, при помощи которой они могут собирать интересную им информацию. Например, кому-то потребовалось сделать датчик эрозии насыпных путей вдоль магистральных газопроводов — сделали», — рассказал Андрей Синицин.

К настоящему времени компания разработала и начала внедрение несколько типов устройств, которые используются для передачи данных в различных областях. В секторе ЖКХ — это счетчики воды и электричества, передающие показания, а также модемы для передачи показаний счетчиков воды, газа, электричества и тепла. Для сферы сельского хозяйства выпущены датчики влажности почвы для открытых полей большой площади и закрытых теплиц, термоштанга для контроля сохранности урожая через мониторинг температуры и датчик углекислого газа для контроля сохранности урожая через мониторинг концентрации диоксида углерода. В процессе разработки находится серия интегрированных устройств для учета тепла и охраны банкоматов.

«Технология СТРИЖ универсальна и находит применение в самых разных отраслях, где требуется передача данных на большие расстояния, высокая автономность работы, простота установки и быстрая окупаемость внедрения», — заявил Андрей Синицин.

За удаленную передачу показаний

Читайте так же:
Схватки при беременности счетчик

Внедрение отечественных LPWAN-технологий «Стриж» для учета газоснабжения

В ноябре 2017 года в Астрахани стартовал проект по беспроводному учету газоснабжения: более 100 абонентам установили «умные» счетчики газа со встроенными радиомодемами. Это один из первых в России проектов беспроводного учета газа на перспективной LPWAN-технологии, отражающий стремление ресурсоснабжающих организаций к повсеместному внедрению интеллектуальных систем.

Газовикам нужен доступный и надежный инструмент учета

Газораспределительная организация следит, чтобы абоненты вовремя отправляли показания, контролирует недобросовестных потребителей. Абонентский отдел вручную переносит переданные показания в программы для бухгалтерского и технического учета, проводит инспекции и обходы.

Поставщику сложно получить реальные показания с индивидуальных счетчиков и точно рассчитать расход газа, особенно, в частном секторе. Собственники не сдают показания вовремя или воруют ресурс: останавливают механизм счетчика неодимовыми магнитами, делают врезки, или «сматывают» кубометры, вскрывая прибор. Обходчики не могут попасть на участки или дома. Все это приводит к высокому небалансу, убытки от которого несет ресурсоснабжающая организация (РСО).

Сегодня у РСО нет доступного и надежного инструмента, который позволил бы контролировать поставки газа и точно учитывать расход абонентов. С одной стороны, часть поставленного ресурса «теряется», с другой — отсутствует надежный способ собрать показания с индивидуальных и коллективных счетчиков.

Как работает LPWAN-решение учета газа?

В 2017 году в счетчики орловского завода «Счетприбор» были интегрированы радиомодемы «СТРИЖ». Так появились первые в России «умные» приборы учета газа, работающие на отечественной беспроводной LPWAN-технологии для межмашинного общения.

В ноябре 2017 года в Астрахани начался монтаж оборудования на «пилотном», пробном, объекте. На крыше жилого дома установили базовую станцию (БС), 102 абонентам смонтировали по 1 счетчику газа СГМБ с LPWAN-радиомодемом.

Для развертывания системы не нужно ставить роутер для опроса счетчиков на каждый дом или участок — одна LPWAN-станция, принимает показания от 200 000 устройств, покрывая квартал. Сеть из базовых станций охватывает весь город.

Читайте так же:
Расчет стоимости водоснабжения без счетчика

1 марта 2018 года испытания были признаны полностью успешными: за 3 месяца эксплуатации 100% приборов ежесуточно передавали информацию в личный кабинет. Показания каждого устройства отображаются в интернет-кабинете управляющей компании и газораспределительной организации.

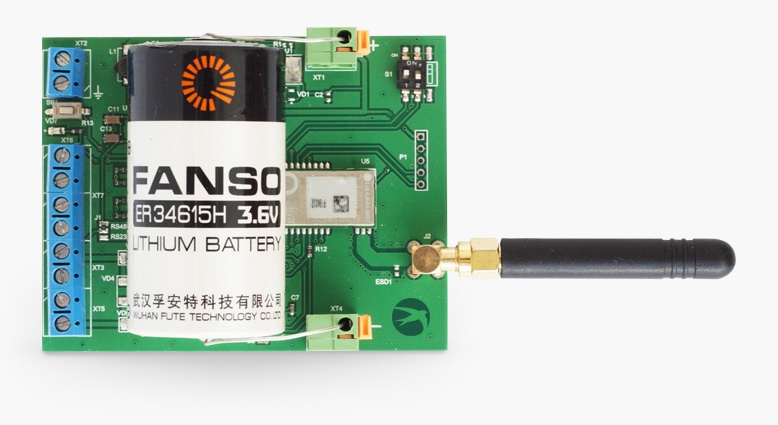

Устройство счетчика с LPWAN-радиомодемом

Мировая практика «умного» учета

Внедрение дистанционной передачи показаний в мире практикуется более десяти лет. В России интерес к «умным» приборам контроля и учета растет по мере снижения стоимости внедрения и обслуживания таких устройств. Вариантов организации автоматических систем на рынке немало и важнейшими факторами при выборе технологии становятся надежность, долговечность и совокупная стоимость системы.

С 2015 года в России распространяются решения по автоматизации учета на платформе энергоэффективной связи дальнего радиуса действия — LPWAN. Технология связи разработана специально для передачи данных на дальние расстояния и позволяет создать сеть, в которой одна базовая станция собирает данные в радиусе до 10 километров с сотен тысяч автономных счетчиков.

Преимущества LPWAN-технологии в большой дальности передачи данных, низкой стоимости внедрения и высокой автономности конечных устройств.

Чтобы собрать показания с 500 индивидуальных приборов учета газа достаточно смонтировать 500 «умных» СГМБ с радиомодемами и установить базовую станцию, покрывающую сразу территорию квартала.

LPWAN-система не требует лицензирования — базовые станции и конечные устройства «СТРИЖ» «общаются» в диапазоне 868,8 МГц и свободно используется в любой точке РФ.

В отличие от решений на GSM, у беспроводных LPWAN-систем есть значительное преимущество — независимость: газораспределительная организация может разворачивать собственную сеть для сбора показаний. В то время как эксплуатант системы на GSM-модемах попадает в зависимость от операторов сотовой связи.

LPWAN-решение позволяет газораспределительной организации получить независимую от коммерческих интересов сотовых операторов телематическую сеть для сбора показаний.

Читайте так же:
Не удается заново создать счетчики производительности код ошибки 5

К тому же, LPWAN-система легко масштабируется без закупки дополнительных базовых станций или ретрансляторов. На базе развернутой сети можно создать комплексное решение для технического учета ресурсов и мониторинга объектов: газораспределительных пунктов и шкафов (ГРПШ). Например, вместе с «умными» счетчиками газа установить на обслуживаемой территории:

  • беспроводные датчики доступа в ГРПШ;
  • датчики, отслеживающие состав воздуха;
  • датчики температуры.

«Умные» газовые счетчики — что в них особенного?

Отличительные преимущества счетчиков газа с LPWAN-радиомодемами «СТРИЖ»:

  1. Беспроводная передача показаний.
  2. Автономность.
  3. Запорный клапан.
  4. Связь с внешним газоанализатором.

СГМБ с LPWAN-радиомодемом отличаются высокой автономностью — ресурса встроенной батареи хватает на срок до десяти лет. Элемент питания можно заменить при поверке прибора учета и продлить тем самым срок службы прибора.

«Умные» газовые счетчики только упрощают жизнь потребителей, но и делают ее более безопасной. В 2018 году разрабатывается модель LPWAN-счетчика, которая может связываться с внешним газоанализатором для контроля состава воздуха и отправки тревожных сообщений диспетчеру.

Обратная связь позволяет управлять запорным клапаном и прекращать подачу газа в случае обнаружения утечки.

Возобновляет подачу газа оператор также, дистанционно: без выезда специалистов. Для этого счетчик оснащен индикатором положения заслонки запорного клапана. Индикация отображается в личном кабинете газораспределительной организации. Видя текущее положение заслонки, оператор отправляет команду на открытие клапана.

LPWAN — то, что нужно газовикам!

Автоматизированная диспетчеризация индивидуальных и коллективных приборов учета газа освобождает персонал газораспределяющей компании и жителей от ручного сбора показаний. Точный учет и единовременная сверка позволяет точно рассчитать потребление каждого абонента — небаланс поставленного газа снижается практически до нуля.

«Обычные счетчики стоят на участках, доступ к ним затруднен. Поставщик ресурса не знает, сколько потребил абонент, если он забыл сдать показания. Поэтому мы поставили «СТРИЖ» с беспроводной передачей показаний. Сейчас диспетчер видит показания в режиме реального времени и выставляет счета по точным данным», — Александр Ефремов, главный инженер компании «Аникон-СТБ», официального дилера «СТРИЖ» в ЮФО.

Читайте так же:
Счетчики банкнот kisan newton

Сейчас микрорайон Астрахани охватывает одна базовая станция, которая опрашивает 102 бытовых счетчика газа СГМБ с LPWAN-радиомодемами.

При полной загрузке БС может опросить до 200 000 газовых счетчиков. Устойчивый радиус действия в городе — до 3 километров. Газораспределительная организация получила готовое решение, не требующее дополнительных настроек оборудования и закупки дополнительного оборудования. Приборы учета отправляют данные о расходе сразу после установки. Абонентский отдел снимает показания «онлайн», не организует обходы, экономя на персонале и не беспокоя жителей.

С мая 2018 года «пилот» перейдет в коммерческую эксплуатацию: в новостройках Астрахани будут устанавливаться приборы учета со встроенными LPWAN-радиомодемами. По мере окончания сроков эксплуатации обычных счетчиков, и они будут заменяться на «умные» приборы учета.

Кроме частных преимуществ, внедрение инновационных энергоэффективных технологий полностью отвечает запросам государства и газораспределительных организаций на наведение порядка в системе ЖКХ, о чем сегодня говорят все СМИ.
