PCE-VMI 7 расходомер ультразвуковой стационарный

PCE-VMI 7 расходомер ультразвуковой стационарный

PCE-VMI 7 расходомер ультразвуковой стационарный

Нажмите на ссылку и мы подберем для товара правильную категорию.

Назначение PCE-VMI 7 расходомер ультразвуковой стационарный

Поточный ультразвуковой расходомер жидкостей. Не чувствителен к воздействию высокого давления и посторонних включений в измеряемой среде. Расход жидкости: до 30 л/мин, точность измерения: ±4 %.

Ультразвуковой встраиваемы расходомер VUS Series. Это идеальный сенсор для промышеленного применения: он отличается полным отсутствием изнашиваемых деталей, не требует обслуживания и выгодно отличается долгим сроком службы. Он с успехом заменит вам расходомеры на основе крыльчатки или других подвижных компонентов. Ваша рабочая среда проходит через специальную камеру, прямого контакта среды и датчика нет.

Принцип действия прибора: измерение величины затухания ультразвуковой волны, распространяющейся в среде. Прибор имеет ультразвуковых преобразователя, так что сигнал дважды проходит поперек потока. Разность интервалов времени прохождения сигнала позволяет рассчитать величину потока.

  • Никаких подвижных элементов
  • Никакого контакта со средой, устойчив к химическим веществам и средам
  • Аналоговый выход 4…20 mA
  • Устойчив к перепадам давления и к твердым включениям в рабочей среде
  • Аварийная сигнализация
  • Высокая скорость реакции
  • Подходит для работы с непроводящими средами
  • Оснащен частотным выходом
  • Никаких подвижных частей
  • Независимо от размеров подводящих участков и условий установки

Основные технические характеристики PCE-VMI 7 расходомер ультразвуковой стационарный

Комплект поставки PCE-VMI 7 расходомер ультразвуковой стационарный

1 x ультразвуковой расходомер PCE-VUS-P, 1 руководство пользователя на русском языке

Пример строки заказа:

Импульсный сигнал PNP / Расход 0 … 30 l/мин / G 1/2″ размер разъема
PCE-VUS-P — D — G1/2

www.ПРОМПРИБОР.рф тел: +7 (495) 973-76-88, 973-37-93, 973-57-17, E-mail: pribor-ms@ya.ru

Счётчики-расходомеры жидкости ультразвуковые СЖУ (Ду-15. 80мм) повышенной точности предназначены для учёта воды, светлых нефтепродуктов и других жидкостей вязкостью до 6 сСт, а также совместно с тепловычислителями используются для измерения и учета тепловой энергии, а также других параметров теплоносителя, в закрытых и открытых системах теплоснабжения.

Область применения — как средство коммерческого учета и технического контроля в нефтехимической, энергетической, химической, пищевой промышленности, коммунальном и водном хозяйстве, теплоэнергетике.
Принцип работы.

Принцип действия ультразвукового счетчика-расходомера СЖУ — время-импульсный.
Первый пьезоизлучатель счётчика по команде вторичного прибора выдаёт в поток измеряемой жидкости ультразвуковой импульс, который через систему отражателей поступает во второй пьезоизлучатель. Второй пьезоизлучатель при попадании на него ультразвукового импульса выдаёт электрический сигнал во вторичный прибор, который измеряет время прохождения импульса по потоку. Затем второй пьезоизлучатель по команде вторичного прибора выдаёт в поток измеряемой жидкости ультразвуковой импульс, который через систему отражателей поступает в первый пьезоизлучатель. Первый пьезоизлучатель при попадании на него ультразвукового импульса выдаёт электрический сигнал во вторичный прибор, который измеряет время прохождения импульса против потока. Скорость прохождения ультразвукового импульса по потоку и против потока измеряемой жидкости отличается на удвоенное значение скорости потока. На основании полученных значений времени прохождения импульса по потоку и против потока и внесённого калибровочного коэффициента, учитывающего сечение потока и путь проходимый ультразвуковым импульсом, вторичный прибор вычисляет мгновенный расход жидкости и объём жидкости прошедший через счётчик.

Читайте так же:
Как сбросить счетчик adobe premiere pro

Конкурентные преимущества преобразователя расхода СЖУ

1. Отсутствие подвижных частей
— неподвержен износу;
— исключается возможность заклинивания;
— высокая надёжность;
— не изменяет структуру жидкости, что актуально для учёта молока, лакокрасочных материалов, пива, моющих средств и других вспенивающихся и взбивающихся жидкостей.
2. Минимальное гидравлическое сопротивление.
3. Исполнения из коррозийно-стойкой стали 12Х18Н10Т (нержавеющая сталь)
— отсутствие коррозии на весь срок эксплуатации;
— возможность учёта химически-агрессивных жидкостей и пищевых сред.
4. Конкурентно-способная цена.

Технические характеристики счетчиков-расходомеров СЖУ

Пределы допускаемой относительной погрешности (ПГ) в диапазоне расходов,
«Переходной» — «Максимальный»
«Минимальный» — «Переходной»

Вам также может понравиться

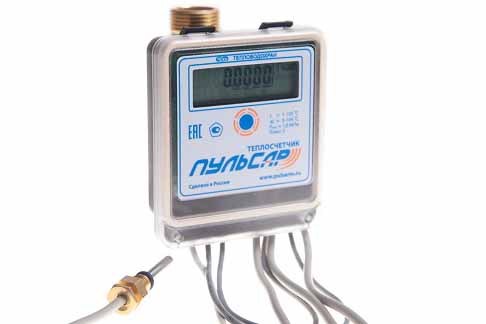

Ультразвуковой теплосчетчик с радиовыходом «Пульсар IoT»

Ультразвуковой теплосчетчик с цифровым выходом RS485 или MBUS

Ультразвуковой теплосчетчик с импульсным выходом

Принцип работы расходомеров основан на измерении разности между временем прохождения ультразвукового импульса в измеряемой среде в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока измеряемой среды, и, следовательно, объемному расходу.

Конструктивно расходомеры состоят из:

— преобразователя расхода первичного (ПРП);

— преобразователя сигналов (ПС);

Преобразователь расхода первичный представляет собой отрезок трубы с внутренним каналом для прохода измеряемого продукта, к которому приварены с обеих сторон присоединительные фланцы, штуцера или выполнена разделка кромок под сварку. На внешней поверхности трубы установлены сенсоры (ультразвуковые датчики) и элементы присоединения. Элемент присоединения предназначен для установки клеммной коробки или преобразователя сигналов. Опционально сенсоры могут быть съёмными.

Преобразователь сигналов на основе информации, полученной от первичного преобразователя, определяет значения скоростей потока. Далее определяется объем, объёмный расход, объёмный расход, приведённый к нормальным или стандартным условиям (опционально), скорость потока, направление потока, скорость звука в среде. При известной плотности газа расходомеры имеют возможность вычислять массовый расход и молярную массу. Измеренные и вычисленные значения могут преобразовываться в токовый (4 — 20) мА и частотно-импульсный сигналы, а также передаваться по протоколам Foundation Fieldbus, Modbus и другим.

Расходомеры работают как при прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.

Расходомеры выпускаются в следующей модификации:

Расходомеры-счетчики газа ультразвуковые OPTISONIC модели 8300 (далее OPTISONIC 8300).

OPTISONIC 8300 F — раздельная версия (преобразователь сигналов крепится отдельно и соединен кабелем с первичным преобразователем).

OPTISONIC 8300 также могут быть выполнены в следующих исполнениях:

— редундантном (версия расходомера с двумя или несколькими ПС и/или несколькими

— со съемными сенсорами;

— с датчиком давления;

Читайте так же:
Построение диаграмм для счетчиков

— с датчиком температуры;

— с датчиками давления и температуры;

— со встроенными обогревающими элементами.

Возможны комбинации исполнений.

Общий вид расходомеров представлен на рисунке 1.

В расходомере предусмотрено место пломбировки. Пломбировка расходомеров осуществляется с помощью свинцовой (пластиковой) пломбы и проволоки или при помощи наклейки. Схема пломбировки приведена на рисунке 2. Место нанесения знака утверждения типа приведена на рисунке 3.

Классификация газовых расходомеров и их принцип действия

Существуют две большие группы расходомеров газа (РГ): прямого и непрямого действия, которые отличаются между собой принципом контроля газовой среды.

Первые определяют весь объем газового топлива, протекающего через измеритель, а во втором объем газа непосредственно не измеряется, а определяются его технологические величины: давление, температура и скорость среды, которые преобразуются в объемный расход газового потока.

Кроме того, расходомеры подразделяются по принципу действия на ультразвуковой расходомер, турбинный, с массовым расходом, вихревой и с перепадом давления.

Ультразвуковые расходомеры газа

Есть несколько разновидностей ультразвуковых РГ, в которых датчики установлены по противотоку и по прямотоку. Наиболее популярные вторые модели, использующие в своей работе эффект Доплера.

УЗ расходомеры

В них датчики работают по прямотоку, устанавливаются на одной стене трубы. Ультразвуковая волна (УВ) от излучающего датчика пронизывает газовый поток, а затем, отражаясь от противоположной стенки, попадает на принимающий датчик. В соответствии с эффектом Доплера, при движении газа между ними, частота и длина УВ меняются пропорционально скорости перемещения. Определяя разницу ультразвуковых частот между приемником и излучателем, устанавливают скорость газового потока, а соответственно и ее расход.

При необходимости установки высокопроизводительных ультразвуковых расходомеров используют несколько пар таких датчиков, равномерно размещенных по окружности газовой трубы.

Преимущества ультразвуковых расходомеров газа:

  • Простотой монтаж;
  • Высокая точность измерений;
  • Надежность в эксплуатации, большой срок службы и высокая ремонтопригодность;
  • Широкий диапазон измерений;
  • Широкий диапазон диаметров газопроводов;
  • Широкий диапазон по давлению среды, от низкого до сверхвысокого.

К недостаткам ультразвукового расходомера специалисты относят их высокую стоимость и сложность наладки, поскольку результаты замеров сильно зависят от конкретных условий потока.

Турбинный расходомер газа

Турбинные газовые расходомеры имеют конструкцию в виде трубы, с диаметром равным диаметру газопровода. Внутри измерительного участка устанавливается на подшипниках ротор с высотой до 30 % от диаметра газовой трубы. В отдельных модификациях на входе в измеритель устанавливается выпрямитель потока.

Турбинные счетчики

Принцип работы такого измерителя прост. При попадании газа на лопасти ротора, он начинает вращаться со скоростью пропорциональной объему пропущенного газа. Извне измерительной камеры размещается магнитная катушка, которая генерирует электрический ток в тот момент, когда лопасти пересекают магнитное поле катушки. Каждый такой импульс строго соответствует объемному расходу передающего по газопроводу газа.

Читайте так же:
Яндекс метрика как сделать невидимый счетчик для посетителей

Преимущества газовых турбинных расходомеров:

  • Высокая точность измерений турбины. Профиль потока не значительно влияет на результаты измерений;
  • Широкий диапазон измерений;
  • Широкий диапазон диаметров газопроводов;
  • Широкий диапазон по давлению среды от низкого до сверхвысокого

К недостаткам пользователи относят присутствие в конструкции подвижных частей, которые способны забиваться механическими примесями, присутствующими в газе. В связи с этим, перед расходомером обязательно устанавливаются фильтры тонкой очистки, что делает прибор менее надежным и требующим регулярного обслуживания.

Важно! Для точности определения расходов турбинными расходомерами, нужно учитывать поправки на температуру и давление газового потока.

Массовый расходомер газа

Эти типы РГ называются кориолисовыми расходомерами. Они считаются универсальными и могут проводить несколько измерений: прямым методом, измеряя массовый расход и плотность газа, и методом пересчета объемного расхода.

Массовый газовый счетчик

Принцип работы газового массомера основывается на физическом явлении возникновения ускорения при перемещении газа в вибрирующей трубке. В результате образуются силы, стремящиеся закрутить трубку в разном направлении. В вводной ее части сила, воздействующая со стороны газа, противодействует ее смещению, а в выходной — содействует. Это создает разность фаз колебаний трубок сенсора.

На трубках располагаются генераторная катушка, формирующая колебания, и измерительные катушки. Катушки размещены на 1 трубке, магниты — на другой. Для создания нужной точности, измерительные трубки выбираются по массе и собственным колебательным частотам. По завершении пропускания газа через измерительную камеру он собирается во 2-м делителе, а затем попадает через другой фланец в основной газопровод.

Если расход газа отсутствует, на измерительных катушках создается равнозначные фазовые сигналы. При течении газа по измерительным трубкам совершается смещение фазовых сигналов от измерительных катушек, из-за колебания трубок, а разность фаз при этом становится прямо пропорциональной массовому расходу Q.

  • К — калибровочный коэффициент, г/с/мкс;
  • Δt — временная задержка между сигналами детекторов, мкс.

Фазовое смещение фаз регистрируется и обрабатывается цифровым преобразователем, в результате чего на панель прибора поступает показание массового расхода.

Достоинства массовых газовых расходомеров:

  • Устанавливает массовый показатель, не требующий перерасчета по температуре и давлению;
  • Широкий диапазон объемов;
  • Высокая точность полученных результатов;
  • Нет движущихся узлов, чувствительных к давлению;
  • На точность результата не влияет вибрация;
  • Простота установки и обслуживания, могут выполняться без снижения расхода;
  • Экономичны, не требуют установку дополнительных датчиков давления и температуры;

К недостаткам относят погрешность при измерении влажного газа.

Измерение по перепаду давления

Существует несколько разновидностей расходомеров газа, работающих по принципу перепада давления. Наиболее распространенные модификации используют внутренние измерительные диафрагмы. Их устанавливают по ходу потока в газовую трубу. При прохождении газового потока через отверстие диафрагмы с меньшим отверстием, давление среды падает и создается разница давлений до и за диафрагмой, пропорциональная скорости и объему газовой среды. Дифференциальные датчики, определяют перепад давлений и переводят полученный результат в объемный показатель.

Читайте так же:
Активная полная мощность потребляемая цепью напряжения счетчика

Перепад давления

Также на этом принципе работает расходомер с трубкой Вентури. В таком приборе сужение и расширение измерительной части трубы организуются постепенно. Труба состоит из 2-х усеченных конусов, объединенных узенькими концами. В то же время, расширяющийся конус выполняется с большей длинной, чем сужающийся.

Разновидности счетчиков газа

Разновидностью трубки Вентури считается измерительное сопло, имеющее только сужающийся конус. Такой датчик используют в случаях с высокими турбулентными потоками газовой среды. Также в эксплуатации имеются измерители, в каких ограничение струи формируется клиновым ограничителем.

Преимущества газовых счетчиков, работающих по перепаду давления:

  • Высокоточные измерения;
  • Практически не влияет на стоимость прибора увеличение диаметра газопровода;
  • Широкий спектр применения, благодаря большому выбору диапазонов измерений;
  • Датчики перепада давления могут определять перепад давления всего в несколько МБар;
  • Может работать в высокотемпературной среде.

К недостаткам относятся наличие потерь на диафрагме. Поэтому такой расходомер не применим при малых расходах газа.

Вихревой газовый расходомер

Работа этой модификации измерительного прибора основывается на замерах частоты колебаний, образующихся в газовом потоке при вихреобразовании, которое создается искусственно. Внутри трубы, на пути идущего газового потока, размещают тело обтекания, как правило, обладающее трапецеидальной формой. Оно формирует в потоке цепь вихрей, промежуток между которыми постоянен и находится в зависимости от габаритов тела обтекания, а частота создания вихрей соразмерна скорости движению газового потока.

Вихревой прибор

Подальше за телом обтекания, в движущей среде устанавливают узел, совершающий индикацию вихрей. В основном, эту функцию осуществляет пьезоэлектрический преобразователь, определяющий гармонику колебаний, формируемых при прохождении вихревых потоков.

Справка. Аналогично фиксация может выполняться с применением термоанемометра, оптоэлектронного либо УЗ-преобразователя.

Преимущества вихревых счетчиков газа:

  • Высокая точность измерения;
  • Отсутствие движущихся частей, стойкость к загрязнениям;
  • Не подвержен износу;
  • Не требуется регулярная очистка измерителя;
  • Низкая стоимость монтажных работ;
  • Доступен для широкого ассортимента типоразмеров труб.

К недостаткам относится необходимость корректировке расходов по температуре и давлению, а также невозможность работать с малыми расходами среды.

Ультразвуковые портативные расходомеры.jpgПереносной расходомер применение.

Во многих производственных отраслях и сферах возникает острая необходимость производить регулярные замеры расхода самых различных веществ и сред, таких как газ, вода, нефть и прочие. Это требуется для определения правильности работы той или иной системы, определения оптимального расхода количества веществ для выполнения определенных функций или замеров поставок в различных трубопроводах нефтегазовой, жилищной ЖКХ или иной отрасли. Для того, чтобы максимально точно определять эти величины, применяются специальные измерительные приборы, которые называются расходомеры. Данное устройство работает с жидкостями практически любой плотности, газами, а также парами.

Переносной расходомер – это очень удобный в работе измерительный прибор, который можно использовать практически в любой точке подконтрольного объекта. Наша компания предлагает своим клиентам широкий выбор переносных расходомеров, разработанных по самым современным технологиям от лучших импортных и отечественных производителей. Уже сейчас нашей продукцией пользуются ведущие нефтяные и энергетические компании, и переносной расходомер занимает в их работе одно из основных мест.

Читайте так же:
Условное обозначение двоичных счетчиков

Удобное устройство

Главное преимущество, которым обладает переносной расходомер жидкости и газа — это его мобильность и портативность. Часто в процессе обслуживания энергосистем или трубопроводов инженерам требуется установить расход вещества на различных участках, где монтаж стационарных расходомеров, технически невозможен, сильно затруднен или экономически не оправдан. С переносным расходомером эта задача значительно облегчается. Большинство расходомеров упакованы в удобные чемоданчики небольшого размера, где размещается сам прибор, а также все необходимые в работе зонды, датчики и принадлежности. Благодаря чему специалист сможет выехать для проведения измерений в любое место и объект, и беспрепятственно сделать замеры без каких-либо затруднений, когда нужные приспособления всегда окажутся под рукой.

Стоит добавить, что купить переносной расходомер можно практически любой разновидности и модификации. С учётом того, насколько мобильная версия прибора удобна, производители регулярно обновляют модели, чтобы поставлять на рынок более практичное оборудование по выгодным ценам.

Переносной ультразвуковой расходомер является одним из самых удобных и эффективных мобильных измерительных приборов. Принцип его работы можно назвать уникальным, так как он значительно отличается от схемы функционирования других приборов. Главное отличие ультразвукового расходомера — это возможность бесконтактного снятия показаний расхода энергоресурсов. Кроме того переносной расходомер акустического типа обладает и рядом других важных преимуществ:

  • высокая степень точности измерений;
  • широкий диапазон работы с различными веществами и средами;
  • минимальная подготовка прибора к работе;
  • быстрое получение информации.

Купить переносной расходомер. Цена на расходомер

На расходомер переносной цена зависит от его комплектации, модели и дополнительных опций, которые выполняет прибор. В нашей компании Вы сможете выбрать и купить переносные расходомеры для любых целей — просто выберите нужный, и у Вас на руках всегда будут самые точные показания расхода жидкости и газа.
