Узел учета расхода газа: основные функции, назначение, варианты исполнения

Узел учета расхода газа: основные функции, назначение, варианты исполнения

манометры

Считаем расход газа

При работе с газом необходимо отслеживать определенные физические и химические параметры. Для этого необходимо задействовать специальные устройства, которые будут направлены на это. Таковыми являются узлы измерения расхода газа. Помимо объёма они измеряют температуру, плотность воздуха, давление и многие другие важные параметры. Однако, как устроена данная система и в чем состоит принцип ее работы, каковы функции разных моделей и сколько будет стоить УУГ? Именно об этом пойдет речь ниже.

Счетчик газа СГ16МТ-Р, СГ75МТ-Р

Счетчик газа СГ16МТ-Р, СГ75МТ-Р Счетчик газа СГ16МТ-Р, СГ75МТ-Р Счетчик газа СГ16МТ-Р, СГ75МТ-Р Счетчик газа СГ16МТ-Р, СГ75МТ-Р

СГ16МТ-Р, СГ75МТ-Р предназначены для измерения объема плавноменяющихсяпотоков очищенных неагрессивных одно- и многокомпонентных газов (природный газ, попутный газ с парциальным давлением сероводорода не более 0,01 МПа, воздух, азот, аргон и др. с плотностью при нормальных условиях не менее 0,67 кг/м 3 ) при использовании их в установках промышленных и коммунальных предприятий и для учета при коммерческих операциях. Счетчик может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз. Перед счетчиком необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).

По габаритно-присоединительным размерам счетчики СГ16МТ-Р, СГ75МТ-Р полностью заменяют все ранее выпускавшиеся счетчики типа СГ.

Благодаря усовершенствованной конструкции счетчиков нового поколения увеличился диапазон измерения счетчиков до 1:30 и улучшились метрологические характеристики, — диапазон измерения расхода с погрешностью ± 1% увеличился с диапазона 1:5 до 1:20. При этом длина прямолинейных участков до и после счетчика уменьшилась.

Счетчики газа СГ16МТ-Р, СГ75МТ-Р имеют низкочастотный выход (герконовый контакт), который позволяет подключать его к искробезопасной цепи электронного корректора.

Читайте так же:
Счетчики газа g6 rf1 iv psc

Количество импульсов «НЧ» выхода, соответствующее прохождению через счетчик 1 м 3 газа:

  • 10 имп./м 3 — для СГ16МТ-100-Р — СГ16МТ-650-Р, — для СГ75МТ-160-Р — СГ75МТ-650-Р
  • 1 имп./м 3 — для остальных счетчиков.

Длина прямолинейных участков трубопровода должна быть не менее:

  • при слабых возмущениях (отвод, колено, диффузор) 2 ду перед счетчиком и 1 Ду после счетчика;
  • при сильных возмущениях (регулятор давления, двойной изгиб трубы в разных плоскостях) 5 Ду перед счетчиком и 3 Ду после счетчика.

При установке перед счетчиком стабилизатора потока газа (СПГ) дополнительные прямые участки перед СПГ и после счетчика не требуются.

При монтаже газовых счетчиков рекомендуется применять: фланцы из стали 09Г2С-Св-4 ГОСТ 19281-89 для СГ16МТ по ГОСТ 12820-80, для СГ75МТ по ГОСТ 12821-80; для уплотнения фланцевых соединений прокладки для СГ16МТ из паронита ПМБ ГОСТ 481-80, для СГ75МТ из алюминия по ГОСТ 21631-76; шпильки из стали 35Х технические требования по ГОСТ 10494-80; гайки из стали 35Х ГОСТ 10495-80.

Межповерочный интервал 8 лет

Гарантийный срок 24 месяца

Срок службы не менее 12 лет

Счетчик соответствует ГОСТ 28724-90.

Температура измеряемого газа, °Сот -20 до +50
Температура окружающего воздуха, °Сот -40 до +70
Рабочее давление измеряемого газа, МПа1,6 (СГ16); 7,5 (СГ75)
Потеря давления, не более, Па (мм вод.ст.)1800 (180)

Точностные характеристики

Порог чувствительности счетчика, не более
0,033 Qmaxдля СГ16МТ-100 — Р
0,02 Qmaxдля остальных исполнений

Пределы допускаемой основной относительной погрешности счетчика при температуре окружающего воздуха плюс (20±5) ºС должны быть:
с диапазоном расходов 1:10± 1 % — в диапазоне раcходов от Qmax до 0,2 Qmax
± 2 % — в диапазоне раcходов менее 0,2 Qmax до 0,1 Qmax
с диапазоном расходов 1:12,5± 1 % — в диапазоне раcходов от Qmax до 0,1 Qmax
± 2 % — в диапазоне раcходов менее 0,1 Qmax до 0,08 Qmax
с диапазоном расходов 1:20± 1 % — в диапазоне раcходов от Qmax до 0,2 Qmax
± 2 % — в диапазоне раcходов менее 0,2 Qmax до 0,05 Qmax
с диапазоном расходов 1:25± 1 % — в диапазоне раcходов от Qmax до 0,05 Qmax
± 2 % — в диапазоне раcходов менее 0,05 Qmax до 0,04 Qmax
с диапазоном расходов 1:30± 1 % — в диапазоне раcходов от Qmax до 0,05 Qmax
± 2 % — в диапазоне раcходов менее 0,05 Qmax до 0,03 Qmax
Читайте так же:
Не могу передать показания газового счетчика мособлгаз

Обозначение при заказе

Условное обозначение счетчиков

СГ16МТ‑РиСГ75МТ‑Р при заказе и в документации другой продукции должно состоять из обозначения базовой модели счетчика, которое состоит из обозначения типа—СГ, символа 16, обозначающего максимальное значение давления измеряемой среды 1,6 МПа (16 кгс/см2 ) или символа 75, обозначающего максимальное значение давления измеряемой среды 7,5 МПа (75 кгс/см2), символа МТ (модернизированный счетный редуктор), максимального значения объемного расхода, символа Р, обозначающего расширенный диапазон измерения, цифры 1- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне расходов 1:12,5 (только для СГ16МТ-100-Р), или цифры 2 — обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:20, или цифры 3- обозначающей исполнение счетчиков, предназначенных для работы в диапазоне 1:25 (СГ16МТ‑250‑Р — СГ16МТ-650-Р, СГ75МТ-250-Р‑СГ75МТ-650-Р) ивдиапазоне 1:30 (СГ16МТ-800-Р‑СГ16МТ-4000-Р, СГ75МТ‑800‑Р‑СГ75МТ-4000-Р).

Пример обозначения счетчика для максимального значения объемного расхода — 100 м3/ч и давления среды до 1,6 МПа (16 кгс/см2), диапазон измерения 1:10: СГ16МТ-100-Р ЛГФИ.407221.001 ТУ

Пример обозначения счетчика для максимального значения объемного расхода — 250 м3/ч и давления среды до 1,6 МПа (16 кгс/см2), диапазон измерения 1:20: СГ16МТ-250-Р-2 ЛГФИ.407221.001 ТУ

Пример обозначения счетчика для максимального значения объемного расхода — 250 м3/ч и давления среды до 7,5 МПа (75 кгс/см2), диапазон измерения 1:25: СГ75МТ-250-Р-3 ЛГФИ.407221.001 ТУ

Условное обозначениеДу, ммQmax, м 3 /чQmin, м 3 /чМасса, кг
СГ16МТ-6550656,57,5
СГ16МТ-10050100107,5
СГ16МТ-2508025012,513
СГ16МТ-4001004002017
СГ16МТ-65010065032,517
СГ16МТ-8001508004032
СГ16МТ-100015010005032
СГ16МТ-160020016008046
СГ16МТ-2500200250012546
СГ16МТ-4000200400020046
СГ75МТ-2508025012,517
СГ75МТ-4001004002020
СГ75МТ-65010065032,520
СГ75МТ-8001508004045
СГ75МТ-100015010005045
СГ75МТ-160020016008075
СГ75МТ-2500200250012575
СГ75МТ-4000200400020075
Читайте так же:
Государственный реестр средств измерений счетчики газа

Примечание: диапазон измерения счетчиков увеличивается при повышении давления газа.

Установка поверочная упсг для счетчиков газа

Поверочные газовые смеси (ПГС)

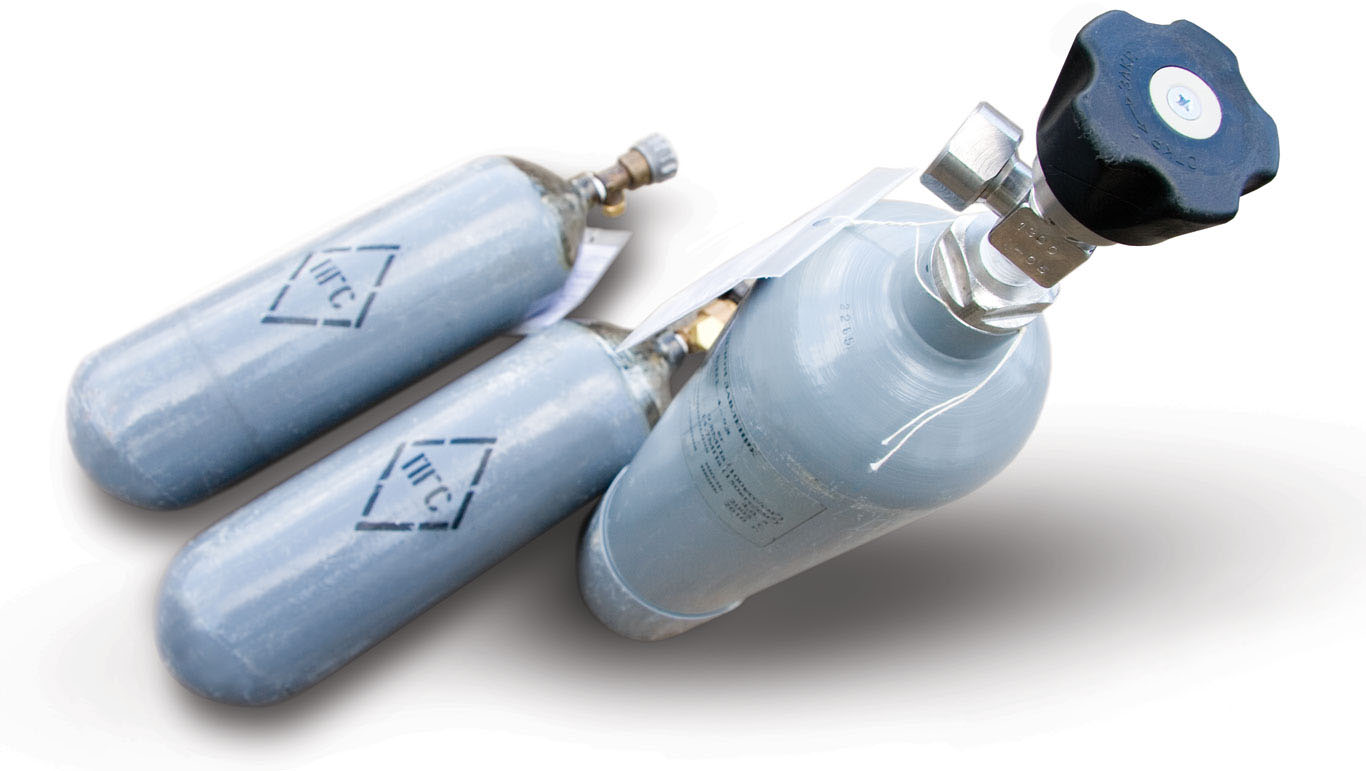

Поверочные газовые смеси (ПГС) — государственные стандартные образцы состава газа — предназначены для градуировки, калибровки, поверки газоаналитических приборов и систем, для аттестации методик выполнения измерений (МВИ) компонентного состава газовых сред, для контроля точности результатов измерений. Предлагаемые ПГС выпускаются в соответствии с требованиями ТУ 6-16-2956-92.

Поверочные газовые смеси получают путем смешения исходных чистых газов в заданных соотношениях. В зависимости от уровня точности действительного значения содержания компонента, ПГС выпускаются трех разрядов: нулевого, первого и второго.

При калибровке и поверке газовых хроматографов наибольшее применение находят серосодержащие (меркаптаносодержащие) газовые смеси и многокомпонентные газовые смеси — имитаторы состава природного газа (ИПГ), включающие до двадцати компонентов. Серосодержащие (меркаптаносодержащие) ПГС предназначены для калибровки газовых хроматографов, применяемых при контроле содержания сероводорода и меркаптанов в нефти, газовых конденсатах, легких углеводородных фракциях в соответствии с ГОСТ Р 50802-95 «Нефть. Метод определения сероводорода, метил- и этилмеркаптанов».

По индивидуальным заказам возможно также изготовление серосодержащих ПГС с пропилмеркаптаном и с использованием гелия в качестве фонового компонента.

Газовые смеси с сероводородом и меркаптанами поставляются в алюминиевых баллонах с мембранными запорными вентилями из нержавеющей стали.

ПГС-имитаторы природного газа предназначены для калибровки газовых хроматографов, применяемых при анализе природного газа. Включают в качестве компонентов: водород, кислород, азот, диоксид углерода, метан, этан, этилен, пропан, пропилен, н-бутан, изо-бутилен, н-пентан, изо-пентан, нео-пентан, н-гексан, гептан, октан, нонан, декан.

  • из углеродистой и легированной стали (ГОСТ 949-73);
  • из нержавеющей стали (ТУ 14-3 Р-08-94);
  • из металлокомпозита с внутренней поверхностью из нержавеющей стали (ТУ 7551-002-23204567-99 и ТУ 2296-010-03455343-00);
  • из алюминия (ТУ 1411-0916-03455343-2002).
Читайте так же:
Поверка счетчика газпром межрегионгаз

В некоторых случаях требуется дополнительная обработка баллона (обезжиривание или воскование).

Объем баллонов от 1 до 40 дм3. Баллоны комплектуются мембранными запорными вентилями из латуни или нержавеющей стали. Дополнительно возможна комплектация баллонов редукторами или вентилями точной регулировки.

Пояснения к таблицам:

Состав ПГС второго и первого разряда выражается в единицах объемной доли компонента, ПГС нулевого разряда — в единицах молярной доли компонента. Содержание фонового компонента выражается как остальное (сокращенно — ост.).

Заказываемые значения объемной (молярной) доли компонента должны находиться в интервале номинальных значений, установленных для ПГС с выбранным регистрационным номером.

Пределы допускаемого отклонения от заказываемых значений (Д) представлены в абсолютной форме или в относительной форме, помечаются «%, отн.».

Пределы допускаемой погрешности (D) представляются в абсолютной форме числом или формулой D = aX + b, где Х обозначает действительное (указываемое в паспорте) значение объемной (молярной) доли определяемого компонента, или в относительной форме, помечаются «%, отн.».
