Счетчик расхода и учета природного газа

Счетчик расхода и учета природного газа

Современный счетчик расхода и учета природного газа — это устройство, которое фиксирует объем проходящего через него газообразного топлива. Используются такие приспособления везде, где нужно регистрировать потребление или транзит, при этом требования к точности учетной аппаратуры очень высокие.

Для фиксации потребления счетчик расхода природного газа встраивается в магистраль таким образом, чтобы его нельзя было обойти. Оборудование может устанавливаться в помещениях, вне помещений (в специальных боксах), а также на транспорте — учетной аппаратурой оснащаются газовозы и цистерны, которые перевозят сжиженный газ.

Виды газовых расходомеров

В многоквартирных домах приборы, контролирующие количество поступления топлива, встраиваются в общую магистраль. Учет газа осуществляют приборы:

  1. Механические. Принцип их работы реализован в механизме, детали которого вращаются под воздействием потока газа. Связанное с ним счетное устройство учитывает количество используемого топлива.
  2. Электронные. Прохождение газовой смеси провоцирует выдачу определенного числа импульсов, которые передаются на датчик. Расход топлива определяется по количеству импульсов. Это отражается показаниями газового счетчика.

На вопросы применения оборудования ТМ «ЭМИС», отвечает руководитель инженерного отдела Илья Стромов.

Измерение водорода требуется производить при диапазоне расхода до 100 м3/ч, класс точности прибора должен быть не ниже 2,0 передача информации по RS-485. Необходимо фланцевое исполнение. Подойдет ли «ЭМИС»-ВИХРЬ 200»?

Учет водорода возможно осуществлять комплексами учета «ЭМИС-Эско 2210» и «ЭМИС-Эско 2230» на базе вихревого расходомера «ЭМИС»-ВИХРЬ 200». Можем предложить специальную версию исполнения — «Вд», предназначенную именно для работы на среде «водород». Расходомер имеет соответствующую маркировку взрывозащиты — для категории II, подкатегории IIC.

В ходе реконструкции газокомпрессорной станции, планируем заменить ультразвуковой счетчик газа на вихревой. Требуется измерять углеводородный конденсат при температуре окружающей среды от -60 до +37. Условный проход трубопровода 100 мм. Диапазон давления измеряемой среды 2,1…2,3 МПа. Фланцевое исполнение. Выходные сигналы: 4.20 мА, частотно-импульсный. Тип взрывозащиты Еxia. Требования к пределу допускаемой относительной погрешности ±1,5%

Читайте так же:
Счетчики газа g6 rf1 iv psc

Ультразвуковой расходомер можно заменить на вихревой для решения Вашей задачи. Можем предложить «ЭМИС»-ВИХРЬ 200» с Ду 100 и проточной частью из нержавеющей стали. Его можно использовать как в составе комплекса учета, так и отдельно при заказе версии с функцией вычислителя. Он способен работать при температуре окружающей среды до -60 градусов Цельсия без дополнительных средств обогрева. Для корректного подбора просьба заполнить опросный лист.

В ходе переоснащения производства хотим перейти на отечественное оборудование. Можете ли поставить кориолисовый счетчик «ЭМИС»-МАСС 260» с монтажными размерами импортных аналогов?

Компания «ЭМИС» изготавливает приборы с монтажными размерами импортных аналогов, при этом исполнение фланцев соответствует стандартам: ГОСТ 12815, ГОСТ 33259, EN1092-1 (DIN 2513), ASME/ANSI.

Каким образом массовый расход газа приводится к стандартным условиям? У прибора имеется встроенный датчик температуры?

Датчик температуры не нужен. У счетчика «ЭМИС»-МАСС 260» есть отдельная функция приведения массового расхода газа к объемному в стандартных условиях и отдельный регистр, в который вводится плотность газа в стандартных условиях. При этом плотность в рабочих условиях измеряется напрямую.

Газовый расходомер или узел учета нашей торговой марки можно заказать, заполнив опросный лист. Укажите все параметры рабочего процесса и требования к техническим характеристикам.

Если у вас остались вопросы по работе расходомеров, вы можете задать их инженерам компании “ЭМИС”:

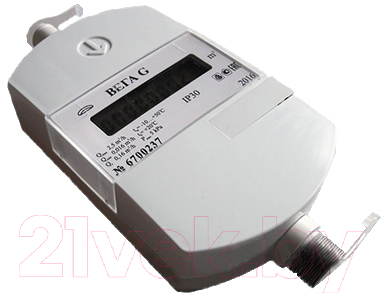

Счетчик газа бытовой БелОМО Вега G1.6 / 8345-00

Похожие товары

  • Счетчик газа бытовой БелОМО СГД G1.6 / 8072-21 левый код 1.146.886 199,00 р.
  • Страна производства: Беларусь
  • Производитель: ОАО БелОМО — ММЗ имени С.И. Вавилова, ул. Макаенка, д. 23, г. Минск, РБ
  • Поставщик: ОАО «ММЗ имени С.И.Вавилова -управляющая компания холдинга «БелОМО», 220114, г. Минск, ул. МАКАЕНКА А.Е., дом № 23
  • Сервисные центры БелОМО
  • Другая продукция БелОМО
Читайте так же:
Среднее потребление газа по счетчику газа

Обращаем ваше внимание, что мы оставляем за собой право не публиковать отзывы:
— относящиеся к теме, по поводу которой уже оставлен отзыв или обращение в любой письменной форме от того же лица;
— без указания телефона, оставленного при заказе (в случаях, когда необходимо подтвердить подлинность отзыва);
— не соответствующие действительности или содержащие данные, подлинность которых невозможно установить;
— оставленные позже, чем через 30 дней после описываемых событий;
— неинформативные;
— критикующие личность, а не действия сотрудников;
— критикующие лиц, не являющихся сотрудниками нашей организации, и сами сторонние организации;
— написанные заглавными буквами или транслитом, со множеством ошибок;
— содержащие оскорбительные, нецензурные и бранные выражения;
— содержащие названия других магазинов и ссылки на другие интернет-ресурсы;
— содержащие в тексте отзыва контактные данные, точные адреса или полные ФИО частных лиц.

Любая поступающая информация обрабатывается модератором и используется для улучшения качества наших услуг. Модератор может удалить из текста публикуемого отзыва контактные данные, ФИО и ссылки, исправить форматирование и транслит без предварительного согласования с автором.

Срок проверки и публикации отзыва может занять до 7 дней.

  • Алеся 10 августа Дата производства этого счётчика? Алеся, на складе находятся товары с разной датой производства. Вы можете посмотреть дату производства при получении товара у курьера или в нашем пункте выдачи заказов. Если Вас что-то не устроит, Вы можете отказаться от товара.
  • Елена 9 августа Подходит ли этот счётчик к установке в квартире? Елена, к сожалению, мы не обладаем данной информацией.
  • Дмитрий 16 июня Подскажите, пожалуйста, возможен ли монтаж данного счетчика в горизонтальном положении? Дмитрий, нет, только в вертикальном положении.
  • Елена 10 сентября 2019 Здравствуйте. Размеры счётчика? Елена, размеры: ширина — 97 мм, высота — 210 мм, глубина — 40 мм.
Читайте так же:
Перенос газовой трубы от газового счетчика

Обработка вопросов осуществляется модератором и может занимать до нескольких рабочих дней. Для оперативного ответа обратитесь в call-центр. Мы публикуем только обращения, касающиеся производственных характеристик и/или использования исправного товара.

Мы не публикуем оставленные через форму “Вопрос-ответ”:
— вопросы, относящиеся к теме, по поводу которой уже опубликован вопрос;
— вопросы, ответы на которые есть в описании товара;
— вопросы по товарам, которых нет в наличии или которые пропали из наличия до ответа;
— вопросы о бонусной программе;
— вопросы о картах рассрочки и формах оплаты;
— вопросы об оплате частями, необходимых документах;
— вопросы о способах заказа, просьбы оформить, изменить или отменить заказ;
— вопросы о самовывозе и доставке;
— вопросы о графике работы и контактах;
— вопросы о формировании и изменении цен, наличии товара, о сроках появления в продаже;
— вопросы о гарантии, возврате, сервисных центрах и производителях;
— вопросы об акциях, скидках, подарках и промокодах;
— вопросы и отзывы о работе сайта и других сервисов;
— вопросы и отзывы о качестве товара или обслуживания;
— тексты, написанные заглавными буквами, латиницей, содержащие оскорбительные, нецензурные и бранные выражения или названия других магазинов, ссылки на другие интернет-ресурсы.

Испытания расходомеров к содержанию

Расходомер

Проводились испытания расходомера GC868 на предприятиях различных фирм во Франции Roquette (г. Лиль). Первые испытания были проведены на объекте фирмы Roquette (г. Лиль). Измеряемая среда – природный газ при давлении 26,6 бара и температуре 5°С. Трубопровод был выполнен из углеродистой стали наружным диаметром 114, 3 мм (4 дюйма) и толщиной стенки 6 мм. В качестве образцового прибора использовался установленный на объекте расходомер переменного перепада давления с сужающим устройством типа диафрагма.

Читайте так же:
Государственный реестр средств измерений счетчики газа

При этом показания образцового прибора составляли 11960 нормальных м3/час, а расходомера GC868 – 11832 нормальных м3/час. Погрешность измерения составила примерно –1% при введенной поправке на число Рейнольдса К=0,92. Следующие испытания проводились на предприятиях фирмы ASCOMETAL. В этом случае прибор GC868 использовался для измерения расхода воздуха КИП и А при давлении 7,8 бара и температуре 30°С в трубопроводе из углеродистой стали диаметром 193,5 мм и тол-щиной стенки 5,5 мм. Погрешность измерения расходомера GC868 по сравнению с вихревым расходомером, установленным на трубопроводе выше по течению, не превышала +1% при поправке на число Рейнольдса К=0,94.

Также были проведены испытания прибора GC868 по измерению расхода газообразного азота на предприятии VOEST (Австрия). При этом измерения расхода проводились на трубе из углеродистой стали диаметром 115,0 мм (4 дюйма) с толщиной стенки 4,21 мм при давлении 13,88 мм и температуре 45°С. На этой же трубопроводной линии на расстоянии 20D от GC868 был установлен расходомер переменного перепада давления фирмы McCrometer с V-конусом. Показания расходомера GC868 были примерно на 2% выше показаний расходомера с V-конусом при поправке на число Рейнольдса К=0,94. На этом же предприятии было также проведена гидрофобизация и измерение расхода воздуха КИП и А в трубопроводе из углеродистой стали 20 диаметром 275 мм с толщиной стенки 7,0 мм при давлении 6,5 бара и температуре 27°С. Расход в этом трубопроводе также измерялся с помощью расходомера переменного перепада давления фирмы McCrometer с V-конусом.

В целом, анализ результатов испытаний показал, что для получения погрешности измерений расхода в пределах указанных в технических характеристиках прибор GC868, необходимо очень внимательно подходить к выбору места установки накладных ультразвуковых преобразователей на трубопроводе – соблюдать все требования, связанные с необходимой длиной прямых участков, отсутствием значимых местных гидравлических сопротивлений (колен, фланцевых соединений и т.п.). Последние, в частности, могут привести к отражению ультразвукового сигнала. Кроме того, необходима тщательная подготовка поверхности трубы в месте установки ультразвуковых преобразователей. Существенное значение также имеет коррозия как внутренней, так и наружной поверхности трубы.
